汽车电工电子实验台：助力高校与职业院校电工电子教学革新

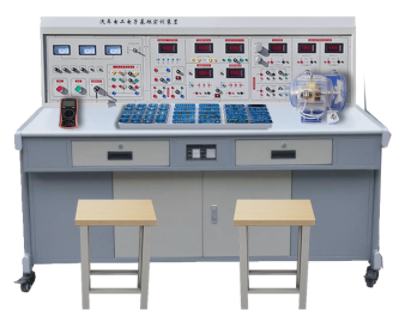

KCQDG-01D型汽车电工电子实验台

一、概述

汽车电工电子实验台是专为高校及中等职业院校汽车运用与维修专业设计的电工电子基础实训设备。它涵盖了汽车工程电工电子类专业的核心课程，包括模拟电子技术、数字电子技术、电工基础、电路与磁路、电机与拖动、电力电子技术等。实验台不仅支持电工电子仪表的使用、电压电流分析测量、欧姆定律应用、电阻串并联、磁现象探究、电动机及发电机认知等基础实训项目，还支持二极管、三极管、逻辑门电路等电子技术应用的分析与实践。

此外，实验台配备了多种电工电子基础创新实训模块，由透明有机塑料盒及PCB板构成，包含多个组合模块，为学生提供了一个开放式的综合应用与创新实训平台，充分激发学生潜能。

二、设备技术指标

1. 工作电源：三相四线（或三相五线）～380V±10%，50Hz。

2. 工作环境：温度范围 -10℃至 40℃，环境湿度 ≤ 90%（25℃）。

3. 外形尺寸：长×宽×高 = 1600mm×700mm×1400mm。

4. 整机功耗：≤700VA。

5. 安全保护措施：具备接地保护和漏电保护功能，符合国家相关安全标准。采用高绝缘安全型插座及带绝缘护套的高强度实验导线，确保实验过程的安全性。

三、实训台基本配置及功能

汽车电工电子实验台由实训台、电源控制屏、实训模块、实训工具等组成。

（一）电源控制屏

电源控制屏采用铁质双层亚光密纹喷塑结构，铝质面板，为实训提供交直流电源、信号源和测量仪表。具体功能如下：

1. 交流电源：

• 提供三相380V及单相220V电源，配备安全隔离变压器，设有短路保护措施。配有1只指针式交流电压表，用于指示三相电网电压。

• 高压交流电源：1路AC220V和1路AC380V电源接口，为外配仪器设备提供工作电源。

• 低压交流电源：3V、6V、9V、12V、15V、18V、24V七档可调，同时提供带中心抽头的双17V交流电源，输出端具备短路保护功能。

2. 直流电源：

• 可调直流电源：两路0.0V～30V/2A连续可调，具备截止型短路软保护和自动恢复功能，配备三位半数显指示。

• 固定直流电源：±12V/1A、±5V/1A固定输出，每路均具备短路保护功能。

3. 测量仪表：

• 数字直流电流表：测量范围0～2000mA，三位半数显。

• 数字直流电压表：测量范围0～200V，三位半数显。

• 数字交流电流表：测量范围0～2A，三位半数显。

• 数字交流电压表：测量范围0～450V，三位半数显。

4. 配套工具：

• 包括数字式万用表、剥线钳、斜口钳、小十字螺丝刀、小一字螺丝刀、大一字螺丝刀、小镊子、剪刀、工具箱等常用工具。

5. 实验连接导线：

• 强电部分采用高可靠护套结构手枪插连接线，内部为无氧铜多股线，外包丁晴聚氯乙烯绝缘层，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠。弱电部分及数模信号部分分别采用护套结构手枪插连接线和弹性铍轻铜裸露结构连接线，三种导线只能连接对应的配套插座，大大提高了实验的安全性和合理性。

四、实训模块配置介绍

实验台提供一套丰富的实训模块，涵盖电阻、电容、电感、二极管、三极管、继电器、变压器、仪表单元、音乐芯片、扬声器及组合单元模块等。模块由透明元件盒及PCB板构成，元件盒采用组合式透明设计，具备示教功能，便于教师讲解和学生学习。面板采用PCB制作，表面清晰、耐磨损，元件更换方便。导线插孔采用防转座设计，确保连接可靠。

此外，实验台还提供以下电机模型及控制器：

• 透明电机模型：

• 永磁直流发电机模型1套。

• 三相鼠笼异步电动机模型1套。

• 电机及控制器：

• 直流无刷电机及控制器1套。

• 步进电机及控制器1套。

五、实训项目

（一）汽车电工电路基础

1. 电工工具及电工仪表的使用。

2. 电路元件的认知（电阻、电容、电感、二极管、三极管、继电器、发光二极管、变压器、集成电路IC等）。

3. 电路元件的伏安特性实训。

4. 电路的串并联及混联实训。

5. 欧姆定律、基尔霍夫定律、叠加原理实训。

（二）汽车电子电路基础

1. 光敏二极管控制白炽灯电路。

2. 晶体管控制白炽灯电路。

3. 集成运算放大器及其应用电路。

4. 集成逻辑门电路。

5. NE555电路与频率、占空比信号发生器电路。

6. 整流电路制作与调试。

（三）电感与互感电路

1. 汽车继电器的认识。

2. 变压器的实训。

3. 磁簧管的认识。

4. 霍尔元件的认识。

5. 光电传感器元件的认识。

（四）汽车用电机原理

1. 直流永磁发电机原理与实训。

2. 三相交流电机原理与实训。

3. 步进电机的认识与驱动控制电路实训。

4. 永磁直流无刷电机的认识与驱动控制电路实训。

（五）汽车电工电子电路综合应用实训

1. 汽车转向灯闪光器实验。

2. 喷油嘴电路实验。

3. 水箱水位过低报警实验。

4. LM3914模拟油压显示表实验。

5. 汽车转速信号测量实验。

6. 汽车防盗报警电路实验。

7. 汽车启动、转向等喇叭电路实验。

8. 其他自由组合创新电路模块。

汽车电工电子实验台：特点与优势

• 多功能集成：一站式满足电工电子基础教学与创新实训需求。

• 安全设计：多重保护措施，确保实验过程安全可靠。

• 开放性平台：透明元件盒与PCB板设计，支持自由组合与创新实践。

• 实用性：配备丰富模块与工具，贴合实际教学场景。

汽车电工电子实验台是高校及职业院校电工电子教学的理想选择，助力学生掌握扎实的专业知识与实践技能，为未来的职业发展奠定坚实基础。
