电子综合实训装置
电子综合实训装置全面剖析
一、装置核心概述
电子综合实训装置专为契合职业教育的教学与实训需求而精心研制。其设计严格遵循《数学电子技术》《模拟电子技术》《电子工艺》《CPLD 原理及其应用技术》等课程的实训大纲要求，尤其适用于高职、中专、职校等院校新建或扩建的实训室。这款实训装置为单面工位构造，学校可依据自身实训室的建设规模灵活确定采购数量，为快速开展实训课程提供了理想之选。
二、技术性能规格
电源输入规格：采用单相三线制，输入电压为～220V±10%，频率为 50Hz，确保为装置稳定供电。
工作环境要求：可在温度介于 - 10℃至 + 40℃，相对湿度在 25℃时低于 85%，且海拔低于 4000m 的环境下稳定运行，展现出良好的环境适应性。
装置容量参数：装置容量小于 0.5kVA，实现了能源利用与性能的良好平衡。
精确外形尺寸：外形尺寸为 1280mm×650mm×2000mm ，合理的尺寸设计便于在实训场地进行布局与安置。
三、系统配置与性能详述

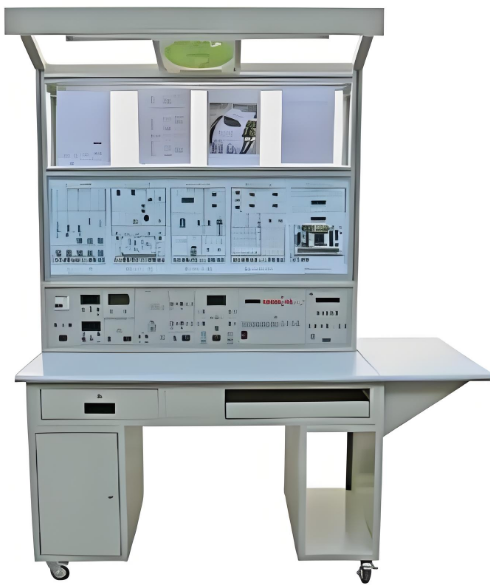

本实训装置主要由电源控制屏、实训台、实训挂箱、实训板以及实训工具等部分构成。
电源控制屏：控制屏采用铁质双层亚光密纹喷塑工艺，搭配铝质面板（运用凹字烂板技术），功能丰富多样，涵盖交直流电源供应、函数信号发生器（内置频率计）、各类测量仪表以及实训器件等。其上方由工业铝合金型材打造，第一层既能悬挂元件盒（用于焊接工序），也可挂载挂箱（用于调试工序）；第二层设置两个 PVC 夹板，方便夹放实训资料。顶部还配备一台电风扇以及一盏 30W 的日光灯，为实训提供舒适的环境与充足的照明。控制屏的具体功能如下：
交流电源模块：提供交流 220V 电源以及低压交流电源，包括 0V、6V、10V、14V 各一路抽头以及中心抽头 17V 的两路输出。
测量仪表组件：
配备一只真有效值交流数字毫伏表，能够精准测量各种复杂波形的有效值。电压测试范围为 0.2mV～600V（有效值），基本精度达 ±1%，量程分为 200mV、2V、20V、200V、600V 五档，通过微动开关进行切换，采用三位半数字显示。
设有一只直流数字电压 / 电流表，由信号取样及调理电路、三位半 A/D 转换器 ICL7107、四个 LED 共阳极红色数码管等构成。电压表量程分为 200mV、2V、20V、200V 四档，输入阻抗为 10MΩ，精度为 0.5 级；电流表量程为 2mA、20mA、200mA、2000mA 四档，精度 0.5 级，通过琴键开关切换选择，并具备过载保护功能，使用安全可靠。
配置一只交 / 直流数字电压表，直流数字电压表量程为 0～20V，通过直键开关切换，三位半数显，精度 0.5 级。交流数字电压表（真有效值）量程为 0～20V，三位半数显，基本测量精度 ±0.5%。
直流电源部分：
拥有两路可调稳压电源（0～30V/0.5A），可从 0V 起调，具备截止型短路软保护和自动恢复功能，并设有三位半数显指示。通过适当连接，这两路电源可输出 0～±30V 连续可调或 0～60V 连续可调的直流稳压电源。
配备四路固定直流电源，电压分别为 ±12V、±5V，每路均具备短路、过流保护以及自动恢复功能。
函数信号发生器：
正弦波输出：在 5HZ - 250KHZ 频段，输出幅度大于 4.5V；在 250KHZ - 550KHZ 频段，输出幅度大于 3.5V ，具备三级衰减（0db、20db、40db）以及连续细调功能。
矩形波输出：在 5HZ - 250KHZ 频段，输出幅度大于 4.5V；在 250KHZ - 550KHZ 频段，输出幅度大于 3.5V，且幅度可连续调节。
三角波输出：在 5HZ - 550KHZ 频段，输出幅度大于１V。
其他功能：提供 10 路接线柱和接线端子转接口单元，方便实训操作。还设有数字集成电路测试仪，可判断常用的 TTL、CMOS 系列集成块的好坏，破译集成块型号并进行同类型号代换查询。此外，配备音频功率放大器，用于放大电路扩音，也可作为信号寻迹仪器使用，输入信号 Vi≥10mV 时，功率 P≥0.5W。
实训挂箱：
模拟电子技术实训挂箱（一）：提供模拟电子技术实训所需的电子元器件，包含二极管、电阻、电容、单结晶体管、单向晶闸管、电位器等。
模拟电子技术实训挂箱（二）：提供模拟电子技术实训所需的电子元器件，如数码管、指示灯、LC 振荡线圈、喇叭、继电器、蜂鸣器、复位按钮、三极管、场效应管、三端稳压块、银针等。同时配备单管 / 负反馈两级放大器、射极跟随器、RC 串并联选频网络振荡器、差动放大器及低频 OTL 功率放大器共五块固定线路实训板，各线路板均设有 4 个专用弹性插脚，便于装、卸固定线路实训板。
数字电子技术实训挂箱（一）：配置三态逻辑测试笔，三态逻辑通过三个不同颜色的 LED 指示，高电平红色发光管亮，低电平绿色发光管亮，高阻态或非高、低电平值时黄色发光管亮。还设有脉冲信号发生器，包含单次脉冲源两路，正负脉冲输出；计数脉冲一路，频率在 0.5Hz～300kHz 范围内连续可调。同时提供高可靠圆脚集成电路插座（14P2 只、16P2 只、28P1 只、40P1 只，各引脚接口均用防转柱引出）及其他器件。
数字电子技术实训挂箱（二）：提供八路逻辑电平显示和八路逻辑电平输出。并提供高可靠圆脚集成电路插座（8P2 只、14P2 只、16P2 只，各引脚接口均用防转柱引出）及其他器件。
实训套件：包含抢答器电路、编码电子锁电路、可编程定时器电路、LED 数字钟、全硅六管超外差式调幅收音机、47 型万用表各一套。
实训工具：配备常用的数字式万用表 890B + 1 只、元件盒 5 只、剥线钳 1 把、尖嘴钳 1 把、斜口钳 1 把、小十字螺丝刀 1 把、大十字螺丝刀 1 把、小一字螺丝刀 1 把、大一字螺丝刀 1 把、小镊子 1 把、剪刀 1 把、电烙铁 1 把、烙铁架 1 只、焊锡丝 2 米、吸锡器 1 支、验电笔 1 支、工具箱 1 个。
实训台：实训台采用铁质双层亚光密纹喷塑结构，桌面选用防火、防水、耐磨的高密度板，结构坚固，造型美观大方。实训桌右侧设有电脑主机柜和专用键盘放置滑板，左侧设有抽屉和工具柜各一个，并安装四个带刹车的轮子，便于移动和固定。
四、多元实训项目展示
数字电路实训：
常用电子仪器的操作与使用
二极管、三极管的判别与性能检测
晶体管共射极单管放大器的搭建与调试
场效应管放大电路的设计与分析
负反馈放大器电路的原理与实践
差动放大器的研究与应用
射极跟随器的功能实现
集成运算放大器调零保护电路的构建
集成运算放大器基本运算电路的操作
由集成运算放大器组成的有源滤波器的制作
由集成运算放大器组成的电压比较器的设计
由集成运算放大器组成的波形发生器的开发
RC 正弦波振荡器的实验
LC 正弦波振荡器的探究
OTL 功率放大器的实践操作
整流滤波电路及稳压管电路的搭建
串联型晶体管稳压电源电路的实现
集成稳压电源的应用
晶闸管可控整流电路的学习
晶体管开关特性限幅器与嵌位器的研究
TTL 集成逻辑门的功能测试
CMOS 集成逻辑门的特性分析
集成逻辑电路的连接与驱动实践
组合逻辑电路的设计与实现
译码器的原理与应用
译码与数码显示的实验
数据选择器及其应用案例
触发器的原理与应用
计数器的设计与制作
移位寄存器的功能实现
脉冲分配器及其应用实践
555 定时器的应用拓展
线路板工艺焊接调试实训：
抢答器电路焊接调试实训
编码电子锁电路的焊接调试实训
可编程定时器电路焊接调试实训
LED 数字时钟焊接调试实训
电子成品工艺焊接组装调试实训：
全硅六管超外差式调幅收音机焊接组装调试实训
47 型万用表焊接组装调试实训
可编程逻辑器件（CPLD/FPGA）应用实训：
全加器电路设计
编码器设计
计数器设计
数码管静态显示设计
译码器设计
4 * 4 阵列键盘扫描显示设计
脉冲发生器设计
数字时钟设计
