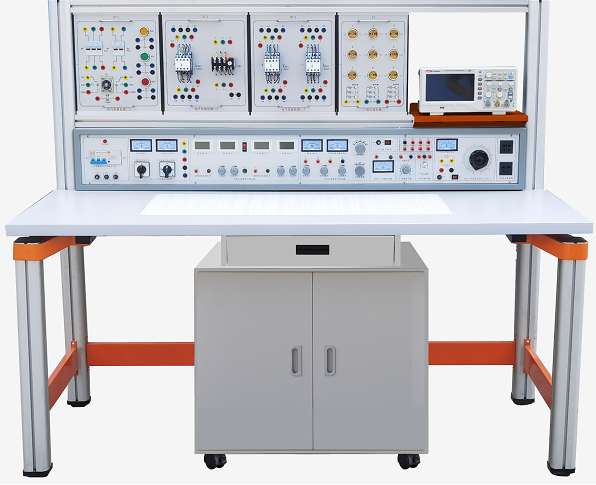

通用电工、模电、数电实验与电工、模电、数电技能实训考核综合装置
一、概述：
通用电工、模拟电子技术（模电）、数字电子技术（数电）实验与技能实训考核综合装置，巧妙融合了电工、模电、数电的实验与技能实训考核，实现了资源共享与一室多用的高效模式，大幅降低了实验实训指导教师人力及基建成本，经济效益显著。相较于同类产品，本装置在实验台技术与实验内容的深度、广度上均进行了显著提升。涵盖课程包括电工学、电工原理、模拟电子技术、数字电子电路、电力拖动、电气控制、继电控制等，可完成交直流、振荡、磁场电路、运算放大器、整流电路、交直流放大电路、数字逻辑电路、电气控制等多种电路实验。实验部分采纳了德国先进的职业教育理念，利用九孔通用万能实验板和分立式透明元件盒灵活构建实验电路，元器件可循环使用，实验便捷，极大提升了学生的动脑与动手能力。
模电、数电技能实训部分，摒弃了传统实验实训教学模式，通过基础操作技能和多种实用新型电路的制作、调试，使学生全面掌握电子产品的制作调试流程，学会阅读电路原理图和PCB图，熟悉常用电子元器件的选型与测试，精通焊接和电路组装工艺（设备内置多套特制实训电路板和配套元器件），并能有效解决安装调试过程中的各类问题。实训电路广泛涵盖开关、音频、信号发生、计数、译码、显示、测量、控制等领域。
电工、电力拖动（电拖）技能实训则侧重于安全用电教育、常用工具及仪表的使用、电工基本技能训练、电动机的安装维护与故障处理、电动机基本控制线路的安装调试与维修、常用生产机械电气控制线路的故障分析与处理等系统训练，旨在达到劳动及社会保障职业技能鉴定中级及以上水平。本系列设备集科学性、验证性、实用性、趣味性于一体，是高等、中专、职业学校及各类培训机构新建、改建实验室的理想之选。
二、特点：
集电工、模电、数电、电拖实验与实训考核于一体，大幅节省实验用房与管理人力，经济效益明显。
实验部分元件盒体透明直观，采用科学的压卡式结构便于维修拆装与重复使用。元件盒可灵活插接于九孔万能实验板，实验方法多样，助力学生快速掌握所学知识。数电实验部分配备通用集成插座，便于扩展实验内容。
实训部分在网孔板上完成，操作灵活便捷，器件更换简单，贴近工业现场，易于扩展实训功能或开发新实训项目。
实验实训项目丰富多样，装置功能全面。
配备电压型与电流型漏电保护器，以及单片机自动全程监控装置，确保过载或短路时自动切断电源，故障排除后方可重启，保障设备与操作者安全。
参考配置为一室12台学生台与1台教师台，用户可根据学生人数灵活调整。教师台兼具演示与控制学生台工作电源的功能。
三、功能构成：
电源及参数：
输入电源：通过启动、停止按钮控制三相四线电源输入，指示灯亮表示输入正常。
电源输出：配备嵌入式保险盒、三相漏电开关及过载、短路软截止保护装置，提供三级保护。包括单/三相可调交流电源、低压交流电压、低压直流稳压电源、双路恒流稳压电源、单相交流市电输出等。
安全保护：设有电压型与电流型漏电保护器，单片机自动监控过载或短路情况，确保安全。
函数信号发生器：
波形：正弦波、三角波、方波、脉冲波、锯齿波、TTL方波、矩形波等。
频率范围：0.1Hz至2MHz，分七档可调。
正弦波失真度、方波响应、最大输出幅度、直流偏置、输出阻抗、占空比、压控振荡、输出衰减等参数均符合高标准要求。
频率计数器、单次脉冲、音频功率放大器、七段译码器等功能模块均配备齐全，性能优异。
智能型功率、功率因数表与真有效值智能交流电流表：采用先进技术与高精度元件设计而成，具备数据存储、查询、修改等功能，测量精度高。
智能型直流数字电流表：采用高性能AD转换器与高速MPU单元设计，具备自动与手动量程选择、数据存储与查询、超量程报警等功能。
四、参考实验实训项目：
（一）实训部分：
电工、电力拖动部分
低压验电笔的正确使用方法。
灭火器的操作方法与注意事项。
掌握口对口人工呼吸法与胸外心脏压挤法急救技能。
常用工具的识别与使用方法。
常用导线的连接技巧与绝缘恢复方法。
电烙铁的拆装与焊接技能训练。
电工识图训练与能力提升。
电工布线工艺规范与实践。
日光灯电路的安装与接线技巧。
单相电度表的直接接线电路安装与调试。
单相电度表经电流互感器的接线电路安装与调试。
配电板的安装与调试。
室内配线规范与实践。
室内照明电路的安装与调试。
万用表转换开关的使用方法与读数技巧。
交流电压的测量方法与注意事项。
直流电压、直流电流的测量方法与技巧。
电流表、电压表的安装与调试。
电阻的测量方法与兆欧表、钳形电流表接地电阻测定仪的使用。
单相功率、功率因数的测量方法与技巧。
三相四线有功电度表的安装接线与调试。
三相四线有功电度表经电流互感器的安装与接线调试。
常用开关继电器的拆装与检修技巧。
