车刀量角台

车刀量角台

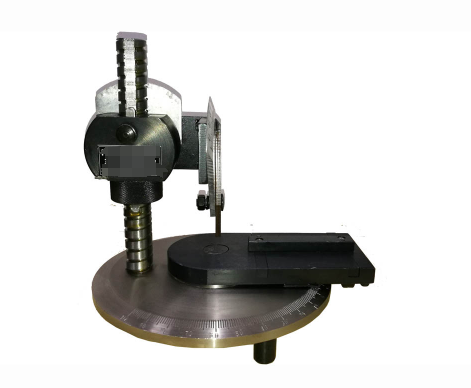

该车刀角度测量仪主要用于精确测定各类车刀主剖面、法剖面及纵剖面的ISO标准几何角度，它不仅是刀具制造企业和机械工厂工具车间在进行刀具角度测量时的得力助手，同时也是金属工艺学、切削原理等课程教学与实验中的重要工具，更是金工实习及刀具研磨实践中的必备仪器。通过亲自操作测量，学生能够更加直观地理解并掌握刀具角度的知识。

技术参数更新：

1. 测量功能：该仪器能够测量前角、后角、刃倾角以及主(副)偏角，测量范围覆盖±30°，而刻度盘的标定范围则扩展至±40°，提供更大的测量灵活性。

2. 车刀配置：配备六把车刀，包括丝刀（用于螺纹加工）、挖刀（适用于内孔加工）、45°车刀（适用于车外圆、平端面及倒角）、90°车刀（作为精车刀，适用于车外圆及平端面）、75°车刀（同样作为精车刀，用于车外圆及平端面）以及切刀（用于切断及切槽）。

3. 材质与工艺：仪器主体采用45号钢精工打造，确保结构稳固耐用。金属表面经过镀铬处理，并进行发黑工艺，提升美观度与耐腐蚀性能。

4. 尺寸规格：外形尺寸不小于265×250×250mm，确保足够的操作空间与稳定性。

实训项目细化：

1. 车刀构造认知：熟悉车刀切削部分的构造要素，掌握车刀标注角度的参考系及其定义，为后续的测量与绘图打下基础。

2. 量角仪操作：深入了解车刀角度测量仪的结构与工作原理，学会正确使用量角仪测量车刀的标注角度，确保测量结果的准确性。

3. 角度图绘制：根据测量结果，绘制车刀标注角度图，并在图中标注出各个测量得到的标注角度数值，提升绘图与数据分析能力。

4. 车刀设计：根据所测车刀的主偏角、副偏角、后角等参数，设计并绘制车刀的前角与刃倾角，培养学生的刀具设计能力与创新思维。
