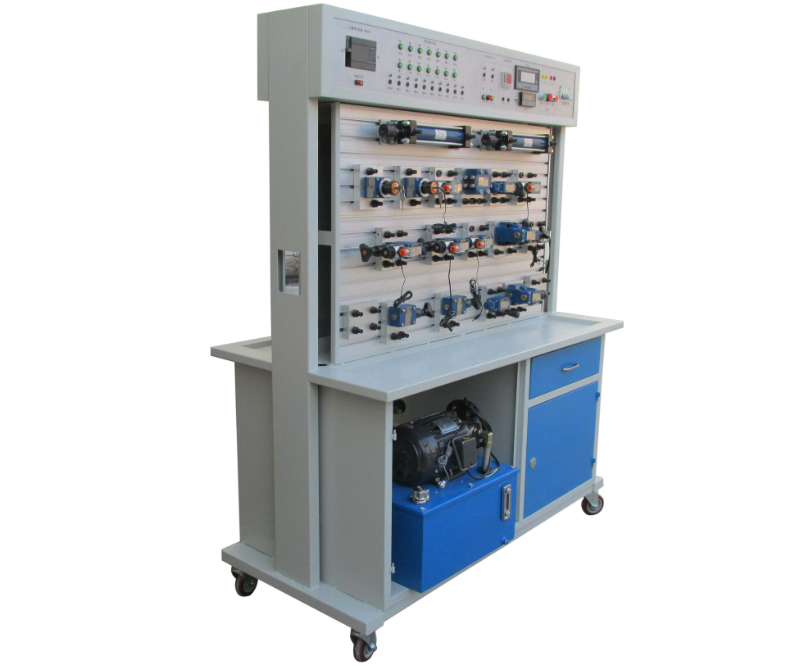

双面透明液压气动PLC控制教学实验台详解

一、技术参数与特性概述：

1. 输入电源电压：三相五线AC220-380V±10% 50HZ，确保设备稳定运行。

2. 模块和元件直流电压：DC24V，4.5A，为电气控制单元提供稳定电源。

3. 使用环境：温度范围-10℃~+40℃，相对湿度<85%(25℃)，海拔<4000m，适应多种实验环境。

4. 产品尺寸与重量：实验台长×宽×高=16008001850mm，净重约为210kg，结构紧凑且稳固。

5. 液压泵组：配备变量叶片泵和驱动电机，油箱公称容积25L，额定压力0.6Mpa，流量8L/min，满足液压实验需求。

6. 气泵：静音空气压缩机，噪音<45分贝，额定压力0.8Mpa，提供稳定的气源。

7. PLC可编程控制器：三菱FX-1s-20MR系列，液压气动两面各配一台，支持扩展，控制电压DC24V，具备手动、自动、顺序等控制功能。

二、液压部分详细介绍：

1. 实验台结构：主体采用2.0mm钢板冷轧制作，表面亚银喷塑处理，美观耐用。面板阳极氧化处理，大面板设计可供两组同学同时进行实验。

2. 阀体材料：采用日本进口旭化成PMMA有机玻璃加工制成，透光率93%，耐热性好，力学强度高，方便观察液压传动装置内部构造。

3. 电磁阀设计：独特散热模块设计，将阀体发热部分温度控制在60度以内，避免泄漏现象。

4. 插接方式：闭合式防漏快插接头，简化实验回路组装过程，提高实验效率。

5. 元件模块化：各液压元件独立成模，配有安装底板，可在T型槽式铝合金型材板上快速组建实验回路。

6. 软件及实训CAI课件：提供液压仿真教学软件，支持液压回路仿真设计、元件参数调整及仿真动作，增强教学效果。

7. 易维护设计：维护检修工作量小，元件分开放置，设有回油盘实现资源回收再利用。

8. 系统安全性能：液压元件最大承受压力1.2Mpa，额定工作压力0.8Mpa，电源带漏电保护，确保实验安全。

9. 控制多元化：支持PLC控制、继电器控制、时间继电器控制、手动控制等多种控制方式。

三、液压实验内容概览：

涵盖液压原理基础实验、PLC电气控制实验及机电液一体化控制形式实验，包括调压控制回路、减压回路、卸荷回路、卸压回路、调速回路、同步回路、换向回路、锁紧回路、缓冲回路、稳压回路等多种实验项目。

四、实验台主要组成部分：

包括实验台架、液压泵站、常用液压元件、电气控制单元等。实验台架由铁制主体框架和铝型材操作面板组成，工作台尺寸适中，便于实验操作。液压泵站提供稳定液压源，电气控制单元支持多种控制方式。

五、气动部分详细介绍：

1. 元件模块化：气动元件独立成模，配有安装底板，可在T型槽通用铝合金型材板上快速组建实验回路。

2. 连接方式：接头采用快速式，安装拆卸简便省时。

3. 气动元件：采用工业气动元件，性能可靠、安全，精度高、使用寿命长。

4. 系统环境：低噪音工作泵站，提供安静实验环境。

5. 可扩展实验：支持设计性、综合性、探索性实验，开发学生自主创新思维。

6. 兼容性：可与MPS自动化物流系统、FMS柔性系统兼容组合，实现多类机电模块、液、气模块组合实验。

7. 易维护：维护检修工作量小，独特设计便于维护。

8. 多种控制方式：支持纯气动控制、继电器电控气动回路、PLC电控气动回路等多种控制方式。

9. 系统安全性能：额定工作压力1.0Mpa，电源带漏电保护，确保实验安全。

六、气动实验项目概览：

包括PLC控制回路实验、PLC电气控制实验及机-电-气一体化控制实验等多种实验项目，涵盖单作用气缸换向回路、双作用气缸换向回路、压力控制回路、调速回路、同步回路、互锁回路、过载保护回路等多种实验内容。

七、气动实验台组成：

包括实验台架、工作泵站、气动元件、电气控制单元等。实验台架结构稳固，工作泵站提供稳定气源，气动元件配置齐全，电气控制单元支持多种控制方式。
