高效热泵采暖实训装置

高效热泵采暖实训装置

一、高效热泵采暖实训装置概述

1. 领先供热技术与节能效益
   本实训装置采用先进的热泵技术，实现了高效节能的供热效果，能够显著降低运行费用。同时，系统占地空间小，安装便捷，不改变建筑外观和结构，是建筑节能领域的可持续发展新技术。

2. 新能源应用与环保趋势
   在能源紧张与环保要求日益提高的背景下，热泵作为一种新能源技术，凭借其低温热能向高温热能转换的能力，大量利用自然资源和余热资源，有效节约了一次能源。热泵技术已受到广泛关注，并迅速应用于实际工程中，取得了显著成效。

二、技术参数

1. 工作电源：三相五线制 AC 220V±10% 50Hz

2. 安装尺寸：长×宽×高 200×100×250cm

3. 整机容量：最大供热量5kW，最大输入总功率4kW，最大堵转电流50A

4. 安全保护：漏电动作电流≤30mA，具备过压、过流、过载、漏电、接地四种保护措施

三、装置功能特点

1. 工程化应用：实训装置采用工业现场实际应用的部件，工程化概念强。

2. 先进技术：控制系统应用PLC技术，具备可扩展性和楼宇子系统兼容性。

3. 开放设计：透明化、开放式设计，实训者可直观了解装置工作过程，系统控制源代码开放。

4. 高效供热：空气源热泵系统能效比高，可达2.0～5.0，提供高效供热。

5. 生活用水供应：热泵系统全年提供生活用水，满足家庭需求。

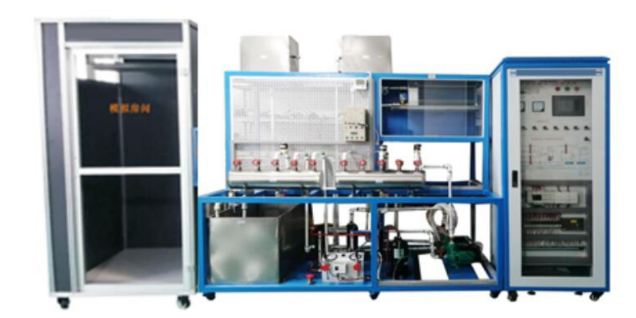

四、装置组成

1. 高效热泵机组

• 压缩机、电磁四通阀、冷凝器、蒸发器、储液罐、热力膨胀阀等组成。

• 双向控制系统，实现双向热泵功能、节能控制和流量自动调整。

• 软件控制，实时监测系统温度，调整制冷机组过热度、过冷度。

• 配套调试控制软件，实现实时温度显示、阀开度显示、参数设置等功能。

2. 供热系统

• 由不锈钢水箱、水泵、供热地暖管、电磁阀、高效换热器等组成。

• 完成制冷机组冷却热交换，提供适宜工作温度。

3. 生活热水系统

• 由热水泵、电子流量开关、阀门、膨胀水箱等组成。

• 提供家庭生活热水。

4. 多样化采暖模式

• 模拟房间作为控制对象，包含空气对流热模式、空气直接加热模式、地暖供暖模式。

• 配备风机盘管、温度控制器、地暖循环水泵等设备。

5. 模拟房间

• 由风机盘管、温度控制器及风量调节系统组成。

• 完成房间温度设定与空气调节作用。

6. 控制装置配置

• 采用FX3U-48PLC可编程控制器及工业总线控制。

• 计算机通过通信总线与PLC通信，实时监控中央空调运行。

• 控制柜显示运行数据，支持全手动和自动运行操作。

五、实训项目要求

1. 掌握热泵机组原理与结构

• 了解热泵机组的工作原理、结构组成及部件功能。

2. 掌握供暖系统电气自动控制

• 学习供暖系统的电气自动控制原理及实现方法。

3. 认识空气对流式供暖原理

• 了解空气对流式供暖的工作原理及特点。

4. 掌握空气对流式供暖电气控制

• 学习空气对流式供暖系统的电气控制方法。

5. 掌握暖风机盘管安装方法

• 学习暖风机盘管的安装步骤及注意事项。

6. 地源热泵系统冬季运行工况调试

• 进行地源热泵系统在冬季的运行工况调试，掌握调试方法。

7. 掌握地暖管换热方式与构成

• 了解地暖管的换热方式、构成及工作原理。

8. 学习地暖管安装方法

• 掌握地暖管的安装步骤及技术要求。

9. 掌握直接空气换热过程原理

• 了解直接空气换热的过程原理及特点。

10. 掌握暖气片安装方法

• 学习暖气片的安装步骤及注意事项。

• 系统原理图：控制面板上绘制制冷系统流程图，标识元器件，配有工作指示灯，便于实训者掌握中央空调控制原理及系统运行状态。
