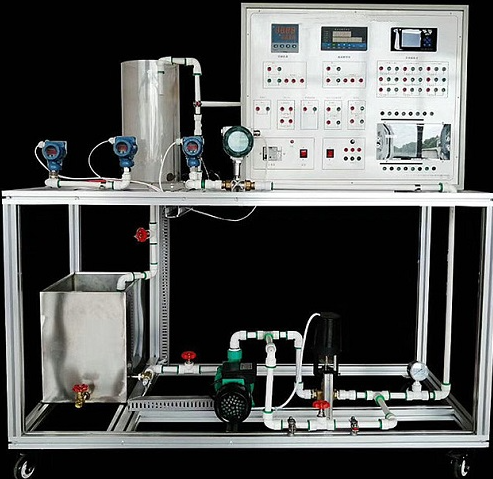

电动阀门控制安装实训装置

电动阀门控制安装实训装置

一、电动阀门操控安装实训系统构成详解：

1、位式调控系统
该系统涵盖了水泵、压力调控阀、电磁阀、水位监测传感器、位式调控仪表、无纸化记录仪表以及上下水箱等核心组件。上水箱的水位信息由水位监测传感器捕捉并转换为标准的4-20mA电流信号，此信号经分线器分流为两路同标准信号。其中一路信号被送入调控仪表，与预设值进行对比，以实现对水位的精准调控。预设值及调控回差等关键参数均可通过位式调控仪表进行灵活设置。

2、PID精细调控系统
该系统主要由水泵、压力调控阀、电动调控阀、水位监测传感器、分线器、DDC精细调控仪表以及上下水箱等部件构成。水位传感器捕捉到的水位信息同样被转换为4-20mA的标准电流信号，并经由分线器处理为两路信号。其中一路信号输入至PID调控仪表，与预设值进行比对，从而实现对水位的精细调控。PID参数（比例、积分、微分）既可手动设定，也可由调控仪表自动整定，具体设置方法及操作流程可参考调控仪表的使用手册。

实验操作流程：

1、确保下水箱蓄满水；
2、接通系统电源；
3、启动水泵，全面检查系统密封性；
4、根据实验需求设定预设参数，通常设定值应低于一米，如0.6米（600mm）左右；
5、通过模拟输出调节排水量；
6、按需调整供水压力；
7、待系统稳定后，记录仪表显示的相关参数及液位计读数，并整理至预设的记录表中。

二、技术参数概览：

1、储水罐容量：30升
2、离心泵性能：功耗250瓦，最大流量150升/分钟，转速2800转/分钟
3、压力传感器量程：0至100毫巴
4、控制阀规格：DN20，流量范围4立方米/4-20mA
5、设备尺寸：长1000毫米，宽700毫米，高1750毫米
6、设备重量：约124千克

三、电动阀门操控安装实训系统实用性分析：

该系统采用市场上广泛认可的DDC控制器及相关配套元件，如继电器、控制开关、指示灯以及标准通信接口的可编程控制器。上位机软件能够实时显示系统运行状态及关键数据。

系统主体采用铁质双层亚光密纹喷塑结构，设计坚固耐用。前门采用透明材质，便于观察中央控制器、接触器、热保护器等核心控制元件。面板上配备有控制开关旋钮、工作状态指示灯、系统流程图及DDC主机单元。

DDC7501主机核心参数：

1. 工作电压：+24V

2. AI模拟量输入输出点数：12个

3. AO模拟量输出点数：5个

4. DI数字量输入点数：8个

5. DO数字量输出点数：8个
