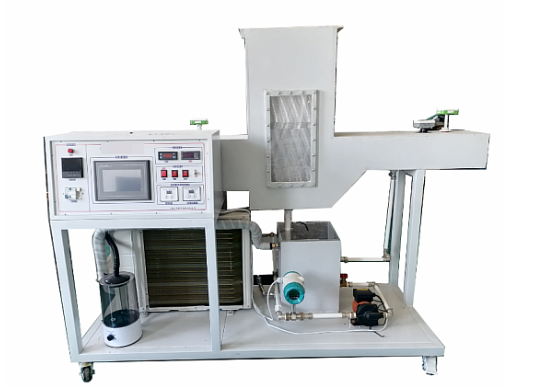

蒸发冷却实验装置

蒸发冷却实验装置

一、蒸发冷却实验装置简介：

1、蒸发冷却实验平台是一种空气调节设备，能够对空气实施加热、冷却等多种处理方式。在空调工程技术领域，此装置通过让带有热量的水从上到下喷淋并散布在填料表面上，水在下降的过程中与进入的空气进行热交换，从而实现空气的冷却。之后，这些经过冷却处理的空气会被风机送入实验管道。

2、气液传热传质测试系统同样是一种空气调节测量设备，具备对空气进行加热、冷却等多种处理能力。在空调工程的实验过程中，它能够采集并测量相关数据。其工作原理是，让带有热量的水从上到下喷淋在填料上，水在流动中与进入的空气进行热交换，然后冷却后的空气被风机送入实验管道。

二、技术规格需求：

1、工作环境温度范围：0至40℃，工作环境湿度需低于80%。

2、电源要求为单相220V/50Hz。

3、装置的制冷能力为1730W。

4、水泵的功率为100W，电压为220V/50Hz。

5、离心通风机的电机功率为150W，电压为220V。

6、装置的风速可以进行调整。

7、装置的外部尺寸为2500×700×1300毫米。

三、系统特点概述：

“湿空气蒸发冷却系统”需要与“气液传热传质测试系统”相结合，共同组成一个功能全面的测量实验系统。

四、设备构成部分：

蒸发冷却装置利用空气与水在填料表面进行接触换热，从而实现空气的降温。此装置可以调节循环空气的温度在10至50℃之间，并能够调节进口空气的温度和湿度。此外，蒸发冷却设备还设有透明窗口，便于学生观察其内部结构。

1、冷水机组：

可以产生10℃的低温水，作为系统的冷源。循环水的温度可以在10至50℃之间变化，并实现流量的调节，从而模拟不同的环境条件。

2、再生空气系统：

再生空气的温度可以在20至50℃之间变化，用于模拟不同的环境，从而实现进风的变化。同时，可以产生50℃的高温水，作为系统的热源。智能控制器具有数字显示和自动保存功能，能够调节输出功率，并保持功率的稳定。

3、7寸触摸屏控制系统：

此系统可以测量和显示进出水温度、进出风湿温度、进出风压力、水流量计等参数。同时，还具有数据采集、显示、存储和调节功能。

4、传感器与测量装置：

包括温度传感器（0-100℃，分辨率0.1℃，精度±0.3℃）、水流量计（0-3T/H，精度±1%）、水泵和风机功率测量装置（精度±1%）、风速风量变送器（测试精度≤1%，风速0-30m/s）等。

5、水循环系统：

包括水泵（370W/220V）、涡轮流量计（4-20MA/3T）、水热湿交换处理室（设计有透明观察窗口）、喷布水器（有机玻璃材料，布水孔3MM，孔距30MM）、挡水板（有压式防水）、阻流填料（蜂窝式）等。

6、低噪音风机：

风机的功率为150W/220V，压力为150P，风量为1800。

7、加湿器：

采用电子式加湿器，功率为100W。

8、空气处理系统：

由进风管、出风管、喷水器、布水器、布水盘、过滤网、挡水板、风机等组成。其工作原理是水从上而下流动，与空气进行热湿交换。

五、主要用途及应用要求：

1、了解并掌握液体蒸发的过程。

2、了解并掌握液体冷却的过程。

3、完成气液之间的换热实验。

4、完成冷水与空气之间的换热实验。

5、完成液体与空气之间的换热实验。

6、完成热气与液体之间的换热实验。

7、通过实验加深对热质交换过程、相对湿度、阻力特性的理解，并掌握热交换效率系数和接触系数的测定方法。
