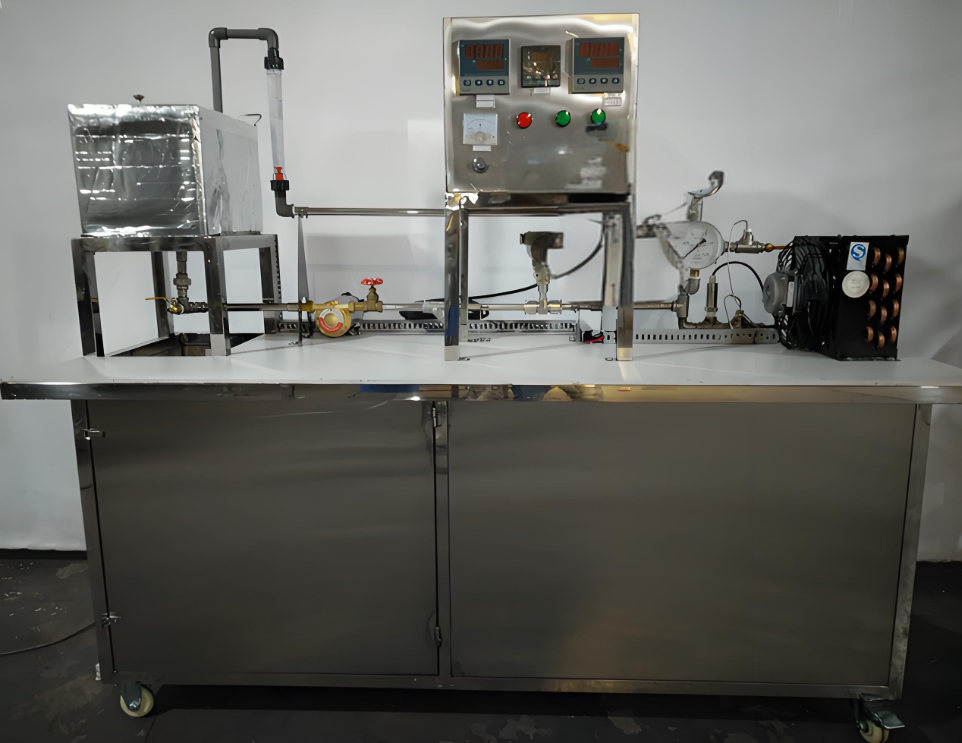

热工测量示教台

热工测量示教台

热工测量实训平台-实验宗旨与配置详解

一、实验核心宗旨：

1、深入展示测量仪表的构造与种类，使学员理解测量及其误差的基本概念，掌握测量的通用方法、表示方式以及误差处理技巧，同时学习评估测量仪表性能优劣的技术指标。

2、着重介绍热工仪表的基本构成及其功能，特别是感受件如何与被测对象直接关联，感知被测参数的变化，并将其转换为易于测量和显示的信号。

3、阐述中间件的作用，即将感受件输出的信号进行直接传输或进行放大、转换，以适应显示元件的需求。

4、说明显示件如何向观察者准确反映被测参数的量值和变化，确保信息的直观性和准确性。

二、核心配置概述：

根据被测参数的不同，平台配置了压力、温度、流量测量仪表，均由感受件、中间件和显示件构成。

测量系统由四大核心环节构成：传感器、变换器或变送器、传输通道、数字显示装置，以及不锈钢台和控制屏，确保测量的精准性和稳定性。

三、技术参数详解：

1、电源输入：单相AC220V±10%，频率为50Hz，功率为1.5KW，满足实验设备的电力需求。

2、采用304不锈钢材质的加热水箱，容积为40L，加热功率高达3.0Kw；换热器面积为3.0㎡，配备40W的散热风扇，确保实验过程中的温度控制。

3、热水泵的参数为：流量20L/min，扬程12m，功率120W，为实验提供稳定的水流。

4、流量测量采用DW15涡轮流量计，测量范围为0.2-6.0m³/h；压力测量则使用压力传感器，测量范围为0-0.6Mpa。

5、温度测量由高精度温度传感器完成，配合万能信号输入巡检仪和高精度数字显示表，能够全面显示温度、压力等实验参数。

6、平台外形尺寸为1600×500×1500mm，采用不锈钢可移动支架设计，配备双轮，便于移动和布置。

四、实训项目列表：

实验一：仪表示值准确性校验

实验二：温度指示仪表的校验与校准

实验三：热电高温计的操作与应用

实验四：热电偶的性能测定与测试

实验五：常用显示仪表的性能测定

实验六：热工仪表的全面校验

实验七：测量与误差分析

实验八：温度测量仪表的应用

实验九：压力测量仪表的使用

实验十：流量测量仪表的实践

实验十一：被测原件的检测实验

实验十二：数字显示实验的校验

实验十三：中间件信号转换的探究
