自由对流横管管外放热系数测试装置

自由对流横管管外放热系数测试装置

自由对流横管管外放热系数测试系统-实验目的与配置详解

一、实验目的深度阐述：

1、精确测定并研究水平单管在自由对流条件下的放热系数，为热传递领域的理论研究与实际应用提供关键数据支持。

2、通过对自由对流散热现象的深入分析，运用相似理论整理出具有普遍指导意义的准则方程式，为相关领域的工程设计与优化提供理论依据。

二、核心配置与功能介绍：

1、多样化电镀紫铜管组件：提供四根不同长度和直径的电镀紫铜管，规格分别为Φ80mm×1600mm、Φ60mm×1400mm、Φ40mm×1200mm、Φ25mm×1000mm，以满足不同实验条件下的测试需求。

2、内置加热器与温控系统：管内设置高效加热器，通过固体调压模块实现无机调节加热，确保加热功率的稳定与可控。同时，各管配有高精度温度控制仪表，实现温度的精确监测与调节。

3、高精度测温与电功率测试系统：采用高精度温度传感器与电功率测试数显仪表，结合万能信号输入巡检仪，实时显示并记录实验过程中的温度与电功率数据，确保数据的准确性与可靠性。

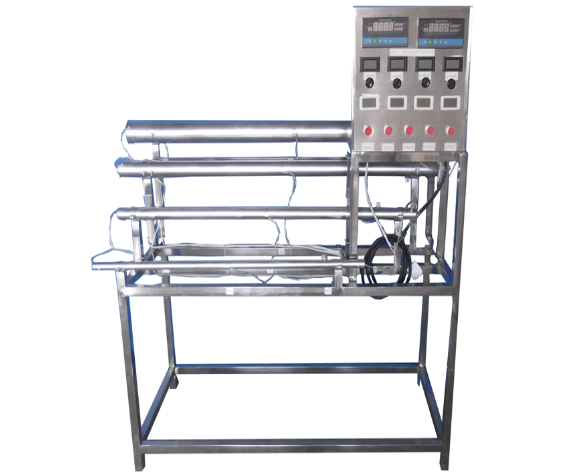

4、不锈钢台架与控制屏：实验装置搭载于不锈钢可移动支架上，配备双刹车轮，便于实验场地的灵活布置与调整。控制屏集成了所有控制按钮与显示屏，方便实验人员操作与管理。

5、使用指导书：提供详尽的使用指导书，指导实验人员正确操作实验装置，确保实验过程的顺利进行与数据的有效性。

三、技术参数与升级配置：

（基础型）

1、输入电源：单相AC220V±10%，50Hz，总功率3.0KW，满足实验装置的用电需求。

2、外形尺寸：1700×800×1600mm，结构紧凑合理，便于在实验室内布置与使用。

（II型升级配置）

1、输入电源升级：采用三相380V电源，总功率2.9KW，提高实验装置的功率稳定性与适应性。

2、外形规格扩展：升级为2000×2000×1200mm的更大尺寸，提供更为宽敞的实验空间与操作便利性。

3、增加标准信号接口：II型配置增加了带标准信号的万能信号输入巡检仪、数显电流表与电压表，以及专业软件，实现数据的更高级别处理与分析，提升实验的精度与效率。
