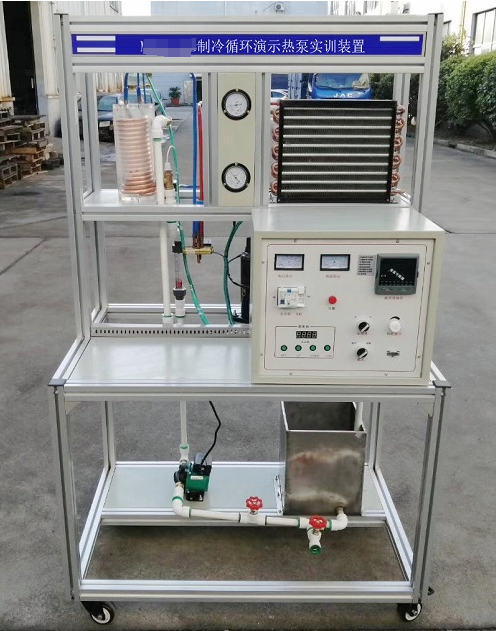

制冷循环与热泵实训教学装置-概述及功能特性：

一、教学适用范围与装置特色：

1、本装置专为制冷技术、空气调节、食品冷冻及家电等领域的教学而设计，集成了压缩机、蒸发器与冷凝器等核心部件，构成完整的制冷循环系统。蒸发器采用高透明度耐压玻璃材质，直观展现制冷剂的蒸发与冷凝过程，通过水温变化直观反映制冷成效。

2、系统融合了风冷机组与冷水系统，通过实践操作，使学生深入理解风冷冷水系统的工作原理、构造特点及运行工况，提升专业技能。

二、核心配置与功能亮点：

1、温度监控：装置配备8路彩色液晶显示屏，实时监测吸气、排气、冷凝、节流入口、蒸发器进出口、室内环境等多点温度，确保实验数据的全面性与准确性。

2、压力测量：精确测定吸气与排气压力，为系统性能分析与故障诊断提供关键数据。

3、控制界面：采用不锈钢底架与双层彩色喷塑面板，设计新颖，直观展示制冷系统结构。控制面板集成电源控制、测量仪表及功能板，底部配备带刹车万向轮，便于移动与固定。

三、技术参数与性能优势：

1、电源控制：单相三线220V交流供电，配备漏电保护器，确保用电安全。

2、制冷组件：采用125W压缩机、风冷凝器、视液镜、干燥过滤器、电子节流阀、储液器及石英玻璃冷水蒸发器，制冷剂为R600A，循环水量1吨/小时，扬程9米，流量计范围4-90L/h。

3、水箱规格：尺寸49×35×30cm，满足实验需求。

4、外形与功率：整体尺寸1000×700×1500mm，工作电压220V，功率500W。

5、冷凝与蒸发：风冷式冷凝器与透明玻璃蒸发器，直观观察制冷工质状态变化，提升教学效果。

6、压力与制冷量调节：实现压缩机在不同压力下的制冷量测试，具备自动调节功能，避免机械式节流装置的调节难题，引入电子控制方法，提升实验精度与可操作性。

7、制冷量控制软件：通过自动调节冷媒流量，降低压缩机排气温度，扩大高效做功区。软件界面实时显示运行数据，支持在线控制与手动调节，具备断电记忆功能，确保系统稳定性。支持多种冷媒，如R134A、R22、R410A等。

四、实训功能与教学效果：

1、制冷循环演示：直观展示制冷工质的蒸发、冷凝过程，加深理解制冷循环原理。

2、故障模拟与诊断：模拟制冷系统常见故障，提升学生故障排查与修复能力。

3、水循环原理展示：演示水系统的循环过程，理解水在制冷系统中的作用与影响。

4、手动与自动控制：实践手动膨胀阀的使用，掌握节流自动控制与手动控制的切换与调节技巧。

5、风冷机组工况演示：展示风机冷机组在不同工况下的运行特性，理解其工作原理与性能优化方法。

6、综合实验能力培养：通过丰富的实验项目，全面提升学生的理论水平与实践操作能力。
