强迫对流单管外传热系数测定实训系统介绍

一、实验核心目标：
此实训装置旨在测量空气在横向流过单管表面时的平均传热系数h，并通过对实验数据的整理与分析，得出相应的准则方程式。同时，该装置也用于教授测量风速、温度及热量的基本技巧，并深入了解对流放热的实验研究方法。

二、技术参数详解：

1、为确保实验的准确性，装置应在0-40℃的工作环境温度下运行。
2、工作环境湿度需保持在80%以下，以避免湿度对实验结果的影响。
3、整体装置的外形尺寸为1600×500×1400mm，设计合理，便于实验操作。
4、装置的工作电压为标准的220V，频率为50Hz，确保设备的稳定运行。
5、配备的离心风机电压为220V，功率为330W，转速高达2800转/分，提供稳定的风源。
6、加热部分采用石英加热管，功率为500W，确保实验中的加热效果。
7、装置采用智能巡检仪显示各测试点的温度，包括进风温度、出风温度、加热1至4温度以及室内温度，实现温度的实时监测。

三、主要功能与应用：

此实训装置主要用于了解对流放热的实验研究方法，通过测定空气横向流过单管表面时的平均放热系数α，将实验数据整理成准则方程式。同时，它也用于教授测量风速、温度及热量的基本技能，为相关领域的科研与教学提供有力支持。

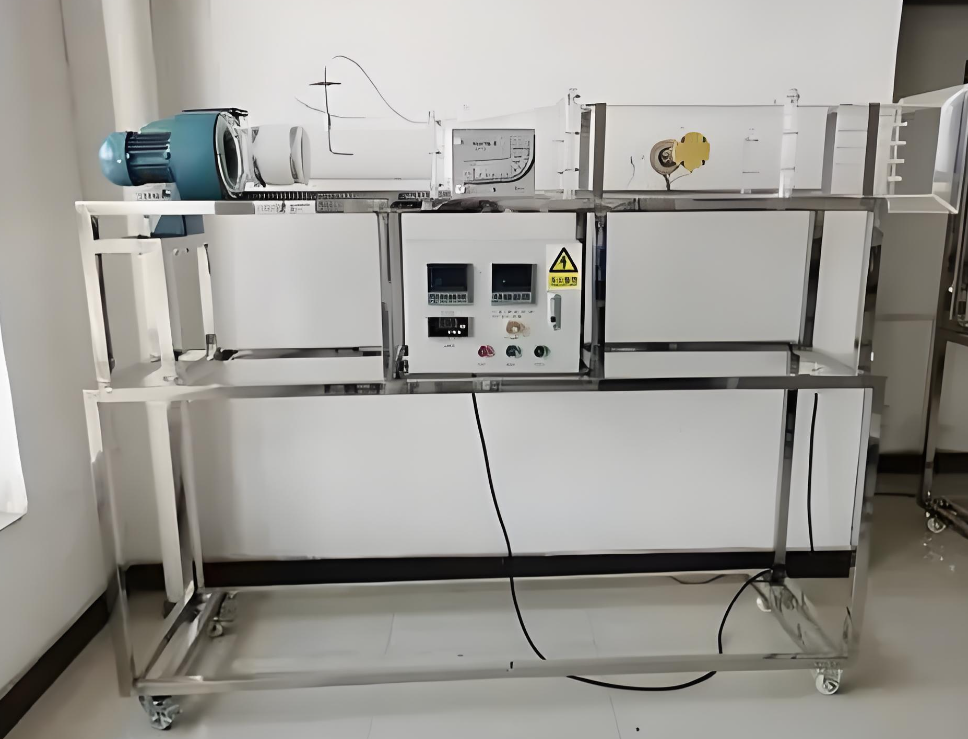

四、核心配置与部件：

1、采用移动式不锈钢支架，结构坚固且便于移动。
2、配备工频离心风机，提供稳定的风源，满足实验需求。
3、设计组合式有机玻璃风洞，便于观察实验现象。
4、实验管及其加热器部分采用高品质材料制作，确保实验的准确性。
5、控制箱集成多种控制功能，便于实验的操控与监测。
6、配置高精度温度传感器，实时监测实验中的温度变化。
7、采用8路智能巡检仪，实现多点温度的实时监测与显示。
8、配备功率表，用于测量与记录实验中的功率数据。
9、调压器用于调节电压，满足实验中的不同需求。
10、孔板与压差传感器等部件，用于测量与记录实验中的压力与压差数据。
