工程制图实训室设备

工程制图实训室设备

一、工程制图实训空间设备概览

工程制图，作为工程领域的通用语言，是理工科教育中不可或缺的技术基础课程。长期以来，如何加速学生空间思维的培养，以及如何更有效地传授绘图基本技能，一直是教育者和学习者共同关注的课题。为此，我们推出了制图教室专属配套系列，旨在构建一个理想的、条理清晰的制图学习环境，为教学计划的顺畅执行与教学质量的稳步提升提供有力支持。

以下是各桌配置的详细清单：

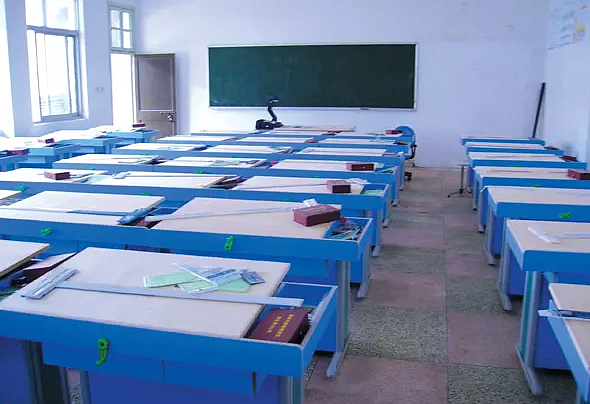

（一）学生制图工作站配置：

• 规格：1404673cm，为学生提供宽敞而舒适的工作空间。

1. 60cm丁字尺：确保绘图线条的精确与笔直。

2. 60*45cm二号绘图板：适应不同尺寸的绘图需求，提升工作效率。

3. 精密绘图仪器（5件套）：包含多种精密测量与绘图工具，满足日常绘图需要。

4. 25cm曲线板：轻松绘制各种曲线，增添图形的多样性。

5. 30cm多用斜角三角板：多角度辅助绘图，提高绘图精度。

6. 美工刀：便于裁切图纸，保持工作区域的整洁。

7. 三棱比例尺：快速测量与绘制比例图形。

8. 多功能模板：简化复杂图形的绘制过程。

9. 大圆弧模板：绘制完美圆弧，提升图形美观度。

10. 不锈钢多用擦图片：轻松擦除错误，保持图纸整洁。

11. 画圆工具：精准绘制圆形，满足图形设计要求。

12. 绘图铅笔（5支套装）：优质铅笔，确保线条流畅。

13. 81A212绘图笔：专业绘图笔，满足精细绘图需求。

（二）教师制图演示台配置：

• 规格：153×90×80cm，为教师提供宽敞且舒适的演示与教学空间。

1. 120cm丁字尺：更大尺寸，满足大型绘图需求。

2. 120×90cm零号图板：提供广阔的绘图区域，便于展示复杂图形。

3. 精密绘图仪器（12件套）：全面的绘图工具，满足各种教学需求。

4. 高亮度书写投影设备：增强教学演示效果，提高课堂互动性。

5. 投影薄膜：用于投影演示，保护银幕免受损伤。

6. 银幕：展示投影内容，便于学生观看与学习。

7. 制图基本技能挂图（16张套装）：直观展示绘图技巧，助力学生快速掌握。

8. 滑动转椅：提供舒适的坐姿，减轻长时间站立的疲劳。

9. 25cm曲线板、30cm多用斜角三角板等辅助工具，助力教师完成高质量的教学演示。

10. 圆弧模板、不锈钢多用擦图片、画圆工具等，满足多样化教学需求。

11. 绘图铅笔（5支套装）与81A212绘图笔：为教师提供优质的绘图工具。

12. 基本速成模型一套：帮助学生直观理解三维结构，提升空间思维能力。
