过程测量仪表技能实训装置

过程测量仪表技能实训装置

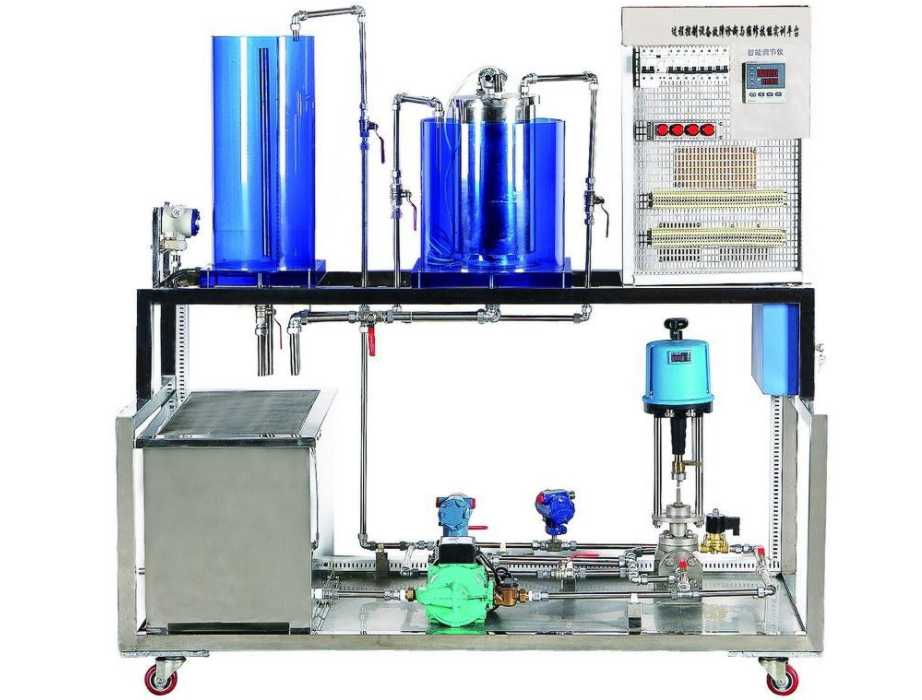

过程测量仪表实训教学装置的设计深度融合了职业院校化工测量、仪表技术及过程检测相关课程的实训需求，旨在通过实践操作加深学生对专业知识的理解。该装置由两大核心部分组成：被控实物系统（采用坚固的不锈钢架构）与控制管理系统（依托网孔板构建）。以下是该装置的详细解析：

一、装置概述与设计理念

• 被控实物系统集成了动力系统、水箱模块、储水设施、多种传感器（如压力、差压变送器，涡轮流量计，以及PT100与K分度热电偶）、阀门与管路等关键元素。

• 控制管理系统则涵盖了网孔板结构、电气安全装置（如漏电保护器）、电源管理（开关电源与单相调压模块）、温度补偿器（K分度热电偶专用）、智能仪表、接线端子以及实训所需的各种工具与配件。

二、技术规格与性能参数

1. 工作电源：适配单相三线交流电，电压范围220V±10%，频率50Hz。

2. 整机功耗：设计功耗控制在3.0kVA以内，确保能耗经济。

3. 尺寸规格：整体装置尺寸为1650×720×1600mm，便于实验室布局与操作。

三、系统特色与优势

1. 材质选择：被控实物系统全部采用不锈钢材质，既保证了结构的稳固性，又提升了耐腐蚀性。

2. 操作便捷性：传感器二次仪表直接安装在网孔板上，便于学生现场操作与观察。

3. 实践导向：通过接线端子排将现场信号直接接入测量仪表，强化学生的动手实践能力，使接线过程直观易懂。

4. 开放性与美观性：对象系统设计既美观又开放，为学生提供了良好的实训平台。

四、系统构成详解

• 被控实物系统（不锈钢框架）：包含完整的动力系统、双水箱配置、储水箱、多种传感器（压力、流量、差压、温度）、管路与阀门。

• 控制管理系统（网孔板）：集成网孔板、电气安全装置、电源模块、温度补偿器、智能仪表、接线端子及实训工具与配件。

五、实训项目与实践内容

1. 装置认知：引导学生了解实训装置的整体结构与系统构成。

2. 传感器原理学习：

• 压力、差压变送器的工作原理探讨。

• 涡轮流量计的工作机制解析。

• PT100热电阻与K分度热电偶的温度测量原理学习。

3. 传感器安装与测量技能实训：

• 实战演练压力、差压变送器，涡轮流量计的检测方法。

• 掌握PT100铂电阻与K分度热电偶的检测技巧。
