过程控制技能实训考核装置

过程控制技能实训考核装置

一、过程控制实训教学考核装置系统综述

此实训装置专为职业院校相关专业设计，旨在满足机电一体化、自动化、传感器仪器仪表等专业的实训需求。它配备了经典的过程控制系统，能够完美适配《传感器检测与转换技术》、《生产过程自动化技术》等多门专业课程的教学要求。本装置集成了智能化仪表、故障排除、自动控制等多种功能，旨在培养学生的操作技能和实训考核能力，为他们将来从事生产过程自动化、仪表工程等领域的工作打下坚实基础。

二、产品亮点

1. 网孔板设计：对象系统采用网孔板设计，便于安装各种被控对象和现场仪表，提升了系统的灵活性和可扩展性。

2. 多调节回路：一个被调参数在不同控制器、执行器和工艺线路下可形成多种调节回路，便于学生讨论和比较各种调节方案的优劣。

3. 灵活组合：通过对象系统的不同组合，结合不同的实训目的，可开展多种过程控制实训，也可自行构建控制工程实训系统，增强了实训的多样性和实用性。

4. 故障设置：可对现场仪表设置不同故障，锻炼学生的故障排除能力，提升他们的实际操作技能。

三、技术参数

1. 输入电压：三相四线～380V±10%，50Hz，确保装置稳定运行。

2. 工作环境：环境温度-5℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m，适应多种实训环境。

3. 装置容量：＜4kVA，满足实训教学的需求。

四、系统构成

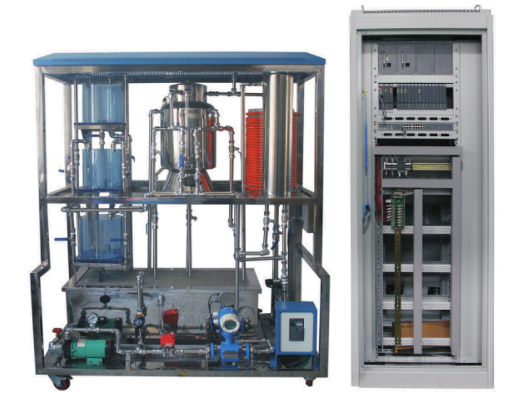

1. 对象系统：包括实训考核装置、动力系统、水箱、锅炉、换热器、气动阀、变送器、流量计等关键部件，构成完整的过程控制系统。

2. 控制系统：由电源控制面板、漏电保护器、控制开关等组成，确保系统的安全稳定运行。

五、实训内容

1. 硬件结构认知：了解过程控制及检测装置的硬件组成。

2. 传感器校正：学习传感器的零点迁移与量程调整方法。

3. 水箱特性测试：对单容水箱进行特性测试，了解其运行规律。

4. 液位测量实训：使用电容式、扩散硅等多种液位变送器进行液位测量，掌握不同测量方法的应用。

5. 压力测量实训：使用电容式差压变送器、扩散硅压力变送器等测量压力，了解压力测量的原理和应用。

6. 流量测量实训：采用涡轮流量计、电磁流量计等多种流量计进行流量测量，熟悉不同流量计的特点和使用方法。

7. 温度测量实训：使用热电偶、热电阻等温度传感器进行温度测量，掌握温度测量的基本原理和操作技能。

8. 气动阀、差压变送器、流量计等安装与调试：学习相关设备的安装、调试和检修技能，提升实际操作能力。

9. 控制工程设计：进行单闭环液位、流量、压力、温度控制工程设计，以及紧急停车控制工程设计等，培养学生的工程设计和应用能力
