一、过程自动化控制工程实训系统 - 产品综述

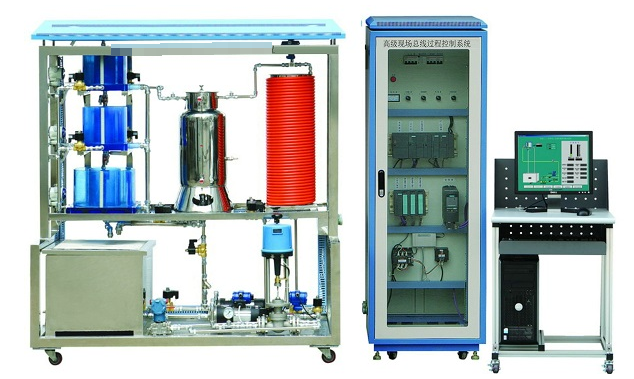

本实训系统深度融合自动化工厂设计理念，精确模拟自动化工厂车间的控制流程。它不仅与教学需求紧密相连，还高度还原了工业现场的实际流程，成功实现了过程控制工业现场与实训教学的无缝对接。实训装置精心规划为监控室、控制室及车间操作室三大控制区域，各区域间具备对讲操作与图像传输功能，确保信息的流畅传递。监控室作为教师的教学管理中心，通过先进的彩色枪机全面监控学生的现场操作，借助对讲系统实施精准教学指导，构建了一套完善的管理、监控、考察及考核体系，有力保障学生的学习成效。

本实训装置全面覆盖《自动化装置安装与调试》、《过程仪表安装与维护》、《自动化仪表》、《计算机控制》及《DCS分布式控制》等核心课程的实训教学需求。它致力于培养面向自动化、建筑、化工、冶金等多个行业的大中型企业所需的技术工人及工程设计人员，这些人才将专注于自动化仪表的安装、维护、调试、设计以及维修等关键领域。

二、产品特色

• 自动化工厂房间式设计，高度模拟真实工业现场环境；

• 所有器件均选用不锈钢或铝合金材质，确保耐用性与美观性；

• 车间操作室采用便捷的网孔板设计，大幅提升学生的实操能力；

• 被调参数可在不同控制器、执行器及工艺线路下灵活演变，便于探讨与比较各种调节方案的优劣；

• 对象系统可自由组合，结合不同实训目标，实现多样化的过程控制实训。

三、技术指标概览

• 工作电源：三相四线（或三相五线）～380V±10%，频率50Hz；

• 占地面积：40平方米；

• 整机容量：不超过5kVA；

（系统组成部分详细列出，略去具体技术细节以保持文章简洁）

四、实训项目列举

1. 实训装置认知：

• 深入了解实训装置的结构组成与系统原理；

2. 传感器工作原理认知：

• 掌握压力变送器、涡轮流量计、电磁流量计、差压变送器、PT100热电阻及K分度热电偶的工作原理；

3. 安装调试技能实训：

• 精通各类传感器及电动调节阀的安装与调试技巧；

4. 故障诊断与维修技能实训：

• 熟练分析并维修压力、流量、温度等检测仪表的常见故障；

5. 过程自动化工程控制类实训：

• 涵盖传感器校正、液位数学模型特性测试、定值控制、串级控制、比值控制、滞后控制、解耦控制及前馈-反馈控制等多种控制策略的实践；

6. 控制工程创新类实训：

• 深入探索DCS离线组态、算法组态、图形组态、网络布线等高级工程技能，以及RJ45、RJ11插头跳线制作、程控交换机安装、语音网络系统组建、数字化图像监控系统操作等实用技能。
