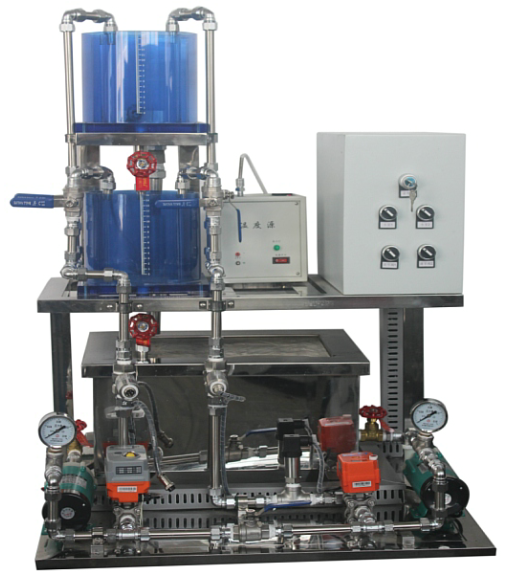

液位流量压力温度实验平台

液位流量压力温度实验平台

一、总体介绍：

液位流量压力温度综合实验平台是一款专为教学设计的实验设备，它模拟了现代工业生产中常见的温度、压力、流量和液位等物理量的测量与控制过程。该实验平台旨在帮助学生深入理解过程参数的变化特性，探索过程控制的规律，如PID控制等。本实验装置采用了智能化的工业仪器仪表，确保了其接近工业实际的特性，同时保证了使用的安全性、运行的稳定性和维护的简便性。此外，该平台还融合了多种控制方式，再现了实际工业现场的控制手段，并为用户提供了更为友好的二次开发接口。这款实验设备完全能够满足本科院校电气工程及其自动化、电子信息、机电类等相关专业的教学需求。它基于智能仪表和远程数据模块进行控制，涵盖了流量、温度、液位、压力等关键热工参数，能够支持系统参数的测定、单回路控制、串级控制等多种控制形式。

二、技术规格与要求：

1、电源输入：设备需接入二相三线AC220V电源，电压波动范围在±10％以内，频率为50Hz。

2、工作环境条件：设备应在温度范围为-10℃至+40℃、相对湿度小于85%（在25℃时）且海拔低于4000米的环境下运行。

3、装机容量限制：设备的总装机容量需小于0.5kVA。

4、外观尺寸：设备的整体尺寸应为700mm×650mm×500mm，允许有5%以内的偏差。

三、实验项目与内容：

特性实验：

1、对水箱进行单容特性实验，以了解其液位变化的规律。

2、进行温度特性实验，探究温度测量与控制的特性。

3、通过电动阀流量特性实验，了解电动阀对流量的控制效果。

4、进行压力特性实验，分析压力测量与控制的特性。

单回路控制系统实验：

1、实现单容液位控制实验，验证单回路控制系统的稳定性和准确性。

2、进行流量控制实验，掌握流量控制系统的调节方法。

3、开展温度控制实验，了解温度控制系统的运行特性。

4、进行压力控制实验，探索压力控制系统的调节策略。

串级控制系统实验：

1、实施上水箱液位与电动阀支路流量的串级控制实验，以提升控制系统的性能和稳定性。

2、进行上下水箱的串级控制实验，进一步验证串级控制系统的效果。

比值控制系统实验：

1、完成单闭环比值流量控制实验，掌握比值控制系统的基本原理和调节方法。

2、进行随动流量比值控制实验，探究随动控制在比值控制系统中的应用。

前馈反馈控制系统实验：

1、开展单容液位前馈反馈控制实验，验证前馈反馈控制系统在液位控制中的效果。
