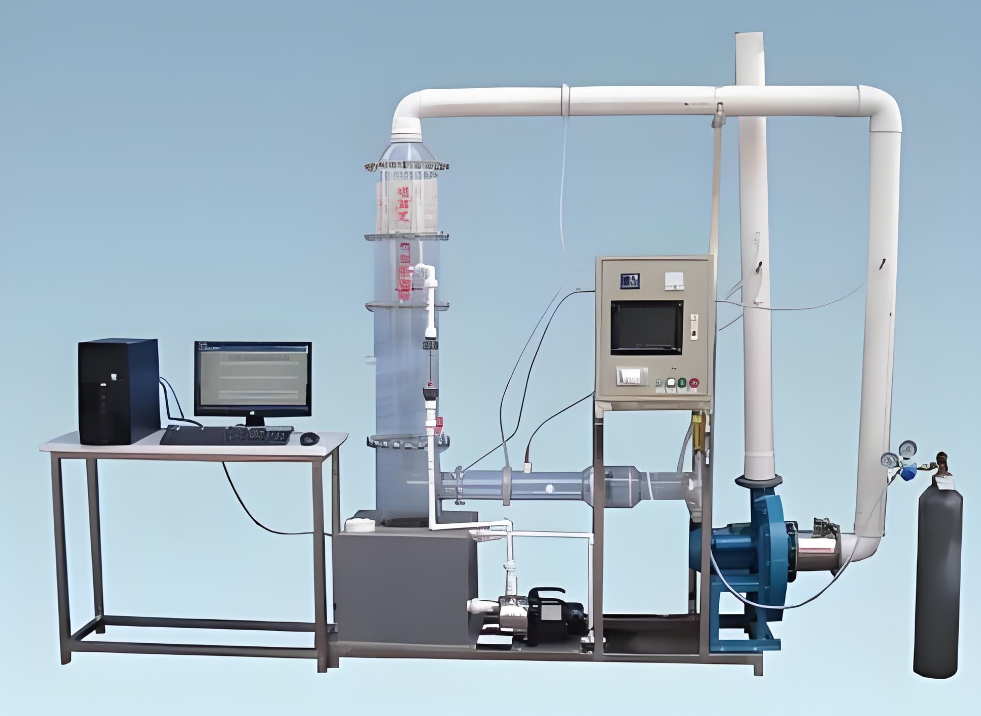

喷淋式气体吸收塔实验装置

喷淋式气体吸收塔实验装置

一、喷淋式气体吸收塔实验装置——运作机理、应用范畴与特性概述（数据采集功能）

喷淋式气体吸收塔，作为一种逆流接触式的气液传质装置，集成了蒸馏与吸收两大分离技术，广泛应用于化工、石油化工及石油提炼等领域。在塔体内部，气体自下而上流动，与自上而下喷淋的液体在逆流接触中实现高效的传质过程。该装置以其处理气量大、结构简单、效率稳定、液气比适用范围广、操作灵活性强、造价经济以及维护便捷等优点著称。本实验装置专为教学演示设计，旨在直观展现其工作原理。

二、核心技术参数与性能指标：

1. 气体处理能力：200立方米/小时

2. 喷淋塔直径：250毫米

3. 喷淋塔高度：1500毫米

4. 喷淋器尺寸：75毫米

5. 装置整体尺寸：长2000毫米×宽500毫米×高2100毫米

6. 电源配置：AC220V±10%，50Hz，单相三线制，功率1500W；安全保护系统完善，包括接地保护、漏电保护及过流保护

7. 电气布线：采用环保阻燃电气配线槽，符合国家标准，布线整齐，安装可靠，便于维护

三、关键组件与配置清单：

1. 进、出口气体浓度在线检测系统（含两只瑞士进口SO2传感器）：测量范围0-2000PPM，分辨率1PPM，4-20MA信号输出

2. 风压、风量及风速在线检测系统：配备316L不锈钢壳体压力传感器，量程0-10Kpa，4-20MA信号输出；风量、风速测量精度±1%

3. 温度、湿度在线检测系统：远传显示，温度量程-40-100℃，湿度量程0-100%RH，4-20MA信号输出（4线制）

4. 10.4寸彩色液晶触摸屏与微型打印机：热敏打印，打印速度50mm/s（MAX），分辨率8点/mm和384点/行，有效打印宽度48mm

5. 计算机通讯接口、历史数据与实时曲线记录软件、数据处理系统

6. 喷淋式气体吸收塔：透明有机玻璃材质，厚度8mm，内置除雾器

7. 进出口及测压环各两组，配备透明测压软管

8. SO2气体钢瓶及配套设施：10升钢瓶，气体流量计，不锈钢双表头气体减压阀

9. 贮液箱：白色PP板材质，厚度10mm，含加药口

10. 耐酸耐碱水泵：流量1立方米/小时，扬程15米，功率750W，含液体喷淋分配装置

11. 液体流量计：LZS-25型号，量程160-1600L/h

12. 气尘静态混合器：采用高效箱式静态混合设计

13. 离心通风机：电压220V，功率1.1Kw，转速2900r/min

14. 变频器：用于调节风机转矩，控制风量

15. 电源控制系统：含双面亚光密纹喷塑电控箱、漏电保护器及带灯自锁按钮开关

16. 连接管路及控制阀门：Ø110规格，确保流体畅通

17. 不锈钢框架实验台：38mm×38mm不锈钢方管结构，配备万向轮及禁锢脚，便于移动与固定

四、教学资源整合（虚拟实训平台）：

3D仿真软件功能详解：

1. 3D仿真演示软件与实物设备功能一致，提供沉浸式学习体验

2. 软件界面尺寸可自由编程调整，适应不同教学需求

3. 整套软件包含设备实验流程动画，直观展示实验过程，加深理解
