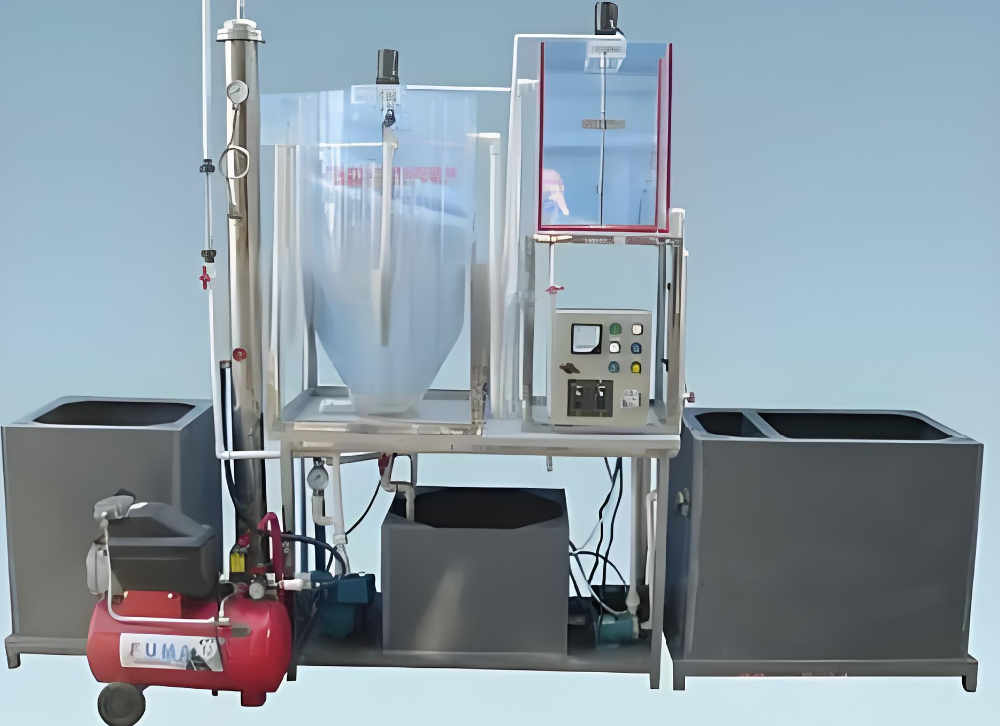

连续溶气气浮实验装置

连续溶气气浮实验装置

连续溶气气浮实验装置的实验目的与配置详解：

一、实验目的：

1、深入理解并熟练掌握气浮净水的基本原理、实施方法及整体操作流程，为实际应用打下坚实基础。

2、通过实验，细致探究溶气水回流比对净水效果的具体影响，为优化气浮工艺提供数据支持。

3、准确掌握“气固比”及“释气量”的测定方法，为评估气浮效果提供关键指标。

二、核心配置：

1、气浮池：作为实验的核心部件，采用有机玻璃材质，尺寸为1000×500×500㎜，便于观察实验过程及效果。

2、水泵：提供稳定的水流动力，流量为1m³/h，扬程15m，功率370W，确保实验顺利进行。

3、溶气罐：采用不锈钢材质，具有优异的耐腐蚀性和承压能力，工作压力范围为0.2-0.3 Mpa，为溶气过程提供必要条件。

4、空压机：提供稳定的气源，功率750W，排气量36 L/min，工作压力0.7MPa，满足实验需求。

5、水箱：采用PVC材质，尺寸为800×500×600㎜，用于储存实验用水，确保实验的连续性和稳定性。

6、调压阀、液位计、搅拌电机、调速器、流量计和压力表等辅助设备，共同构成完整的实验系统，实现精确控制和数据监测。

7、排污清洗系统：确保实验过程中产生的污物能够及时排出，保持系统的清洁和高效运行。

8、阀门：用于调节和控制实验系统中的水流和气流，确保实验过程的灵活性和安全性。

9、框架及控制屏：采用不锈钢材质，结构紧凑且美观，流程简单明了，操作便捷，为实验提供稳定的支撑和控制。

三、技术参数：

1、实验装置可在5℃至40℃的环境温度下稳定运行，适应广泛的气候条件。

2、工作配电为220V，总功率为1520W，满足实验设备的用电需求。

3、控制屏和框架同样采用不锈钢材质，不仅结构坚固，而且外形美观，操作流程简单直观，便于实验人员操作和维护。

4、整体装置的外形尺寸为1300×550×1500mm，结构紧凑且合理，便于在实验室内进行安装和调试。
