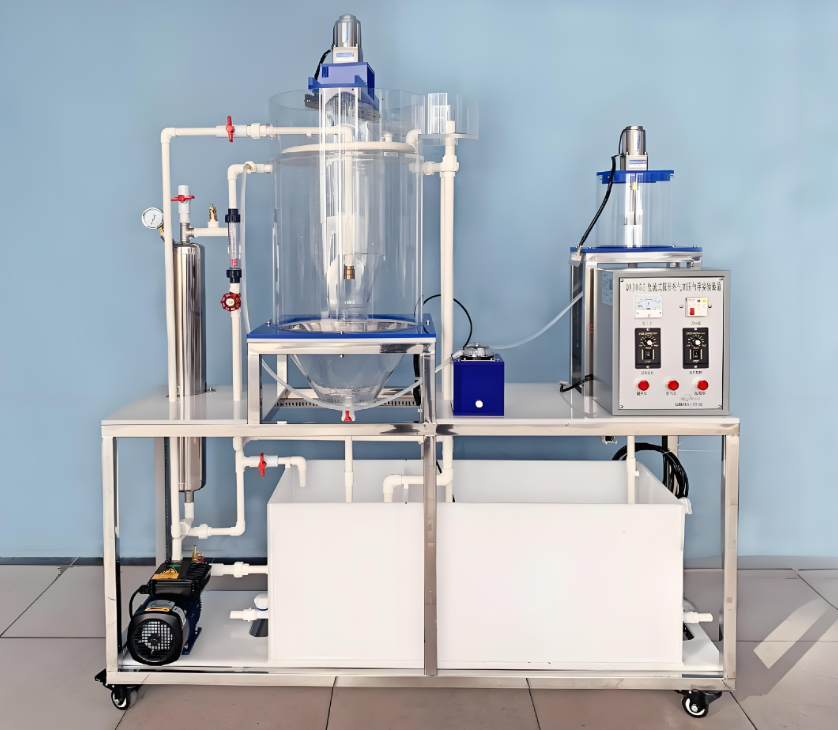

圆形气浮实验装置——实验目的与配置详解

一、实验目的深化理解：

溶气气浮污泥浓缩技术，作为污水处理领域的关键环节，其核心在于通过气浮作用实现污泥的有效浓缩。本实验装置，一个圆形浮选浓缩池，旨在深化我们对气浮法污泥浓缩系统的全面认识。具体实验目的如下：

1. 系统认知：深入理解气浮法污泥浓缩系统的构成、运行流程、操作要点以及控制策略。特别关注溶气水的释放特性，以及浮渣的形成机制。

2. 参数关系探索：通过实验，进一步探究悬浮颗粒浓度、操作压力、气固比、释气量等关键参数与澄清效果之间的内在联系，为优化工艺参数提供实验依据。

二、主要技术指标与参数概览：

1. 处理水量：每小时可处理0.3立方米的水量。

2. 溶气压力：操作压力范围在0.3至0.5兆帕之间。

3. 回流比：设定为30%，以确保系统的稳定运行。

4. 装置尺寸：气浮池直径为400毫米，高度为600毫米；整体外形尺寸则为1500毫米×500毫米×1700毫米。

5. 工作电源：采用AC220V±10%、50Hz的单相三线制电源，功率为900W，并配备全面的安全保护措施。

三、核心配置与设备清单：

1. 水箱系统：包括原水箱和清水箱，均采用白色PP板材质，厚度均为10毫米。原水箱尺寸为500×400×400毫米，清水箱尺寸为300×400×400毫米，两者均配备放空阀以便于排空。

2. 搅拌系统：原水箱配备有搅拌电机和304不锈钢搅拌桨，功率为15W，转速为120rpm，并包含调速器以实现搅拌速度的调节。

3. 处理箱体：混凝箱和气浮浓缩池均采用透明有机玻璃材质，壁厚为10毫米，以便于观察实验过程。

4. 污泥处理：浓缩污泥箱同样采用白色PP板材质，厚度为10毫米，尺寸为300×400×300毫米，并配备放空阀。

5. 刮渣与搅拌：电机刮渣系统装置配备有304不锈钢搅拌桨，功率为25W，转速为150rpm。

6. 泵类设备：包括防腐蚀进水泵、自吸式气液混合泵以及空气压缩机，分别用于输送原水、混合气液以及提供压缩空气。

7. 溶气与释放：304不锈钢溶气罐、铜制溶气释放器、压力表以及安全阀共同构成溶气与释放系统，确保溶气过程的稳定与安全。

8. 流量测量：配备有转子流量计、气体流量计以及进溶气罐水流量计，分别用于测量不同流体的流量。

9. 加药系统：包括加药流量计、带搅拌装置的加药罐以及小型加药泵，用于精确控制药剂的投加量。

10. 辅助设备：水量移位器、电源控制系统以及配套UPVC连接管道和阀门等辅助设备，确保实验的顺利进行。

11. 实验台架：不锈钢框架实验台采用30mm×30mm不锈钢方管制作，配备万向轮和禁锢脚，便于移动和固定。
