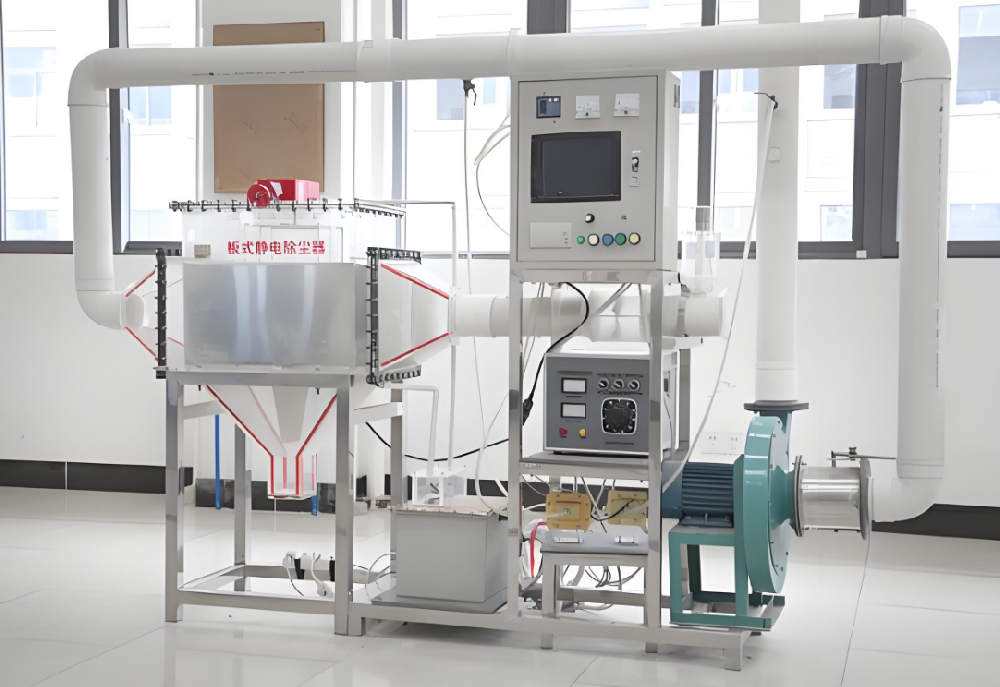

数据采集型板式静电除尘器

数据采集型板式静电除尘器

数据采集型板式静电除尘器详解

一、原理、用途及特性阐述

静电除尘器的核心原理在于，利用高压静电场使含尘气体中的粉尘微粒荷电，随后在电场力的驱动下，这些荷电尘粒会趋向集尘极并粘附其上，少数带电荷的尘粒则会沉积在放电极上。通过振打装置的抖动，集尘极上的尘粒会被振落至除尘器的集灰斗内，从而实现除尘。板式电除尘器模型专为教学打造，操作简便，演示直观，其特性包括：

• 气流分布均匀，确保除尘效果；

• 壳体结构与振打装置设计简洁，便于维护；

• 能有效处理多种烟尘颗粒，适应性强；

• 对烟尘含尘浓度变化有良好的适应性；

• 压力损失小，能耗低，节能环保；

• 耐高温及腐蚀，使用寿命长；

• 捕集效率高，除尘效果显著；

• 自动化控制程度高，运行稳定；

• 费用低廉，维护管理便捷。

二、技术参数与性能指标

1. 电场电压：可调节范围0～30KV；

2. 处理气量：50-200立方米/小时；

3. 电晕极有效驱进速度：100毫米/秒；

4. 通道数：设计为3个；

5. 断面气流速度：1.0米/秒；

6. 入口气体含尘浓度：低于30克/立方米；

7. 除尘效率：高达95％；

8. 压力降：小于200Pa；

9. 装置尺寸：长2200毫米，宽500毫米，高1700毫米；

10. 振打频率：每分钟50次；

11. 工作电源：AC220V±10%，50Hz，单相三线制，功率1500W，配备接地、漏电、过流等多重保护；

12. 线路安装：采用环保阻燃电气配线槽，布线整齐，安装可靠，便于维护。

三、核心配置与组件

1. 粉尘浓度检测系统：配备2套日本进口传感器，4-20MA输出，测量范围0-2000PPM，分辨率1PPM；

2. 风压、风量及风速检测系统：含压力传感器，316L不锈钢壳体，远传显示，量程0-10Kpa，输出4-20MA，风量、风速测量精度±1%；

3. 温湿度检测系统：在线监测风管内温度与湿度，远传显示，温度量程-40-100℃，湿度量程0-100RH%，输出4-20MA（4线制）；

4. 显示与打印系统：采用10.4寸彩色液晶触摸屏与微型打印机，热敏打印，打印速度50mm/s（MAX），分辨率高；

5. 计算机通讯与数据处理：提供通讯接口，支持实时数据记录与曲线绘制，配备专业数据处理软件；

6. 静电除尘器主体：采用透明有机玻璃材质，厚度10mm，配备振打装置与Z形芒刺集尘极电晕极；

7. 高压静电电源：含变压器，显示电压与电流，性能稳定可靠，具备短路自动断电复位功能；

8. 气尘混合器：采用箱式静态混合器，确保气尘混合均匀；

9. 监测与测压装置：设置人工监测进出口与测压点，配备透明测压软管；

10. 粉尘加料与卸灰装置：均采用有机玻璃材质，操作简便；

11. 离心通风机与变频器：通风机功率1.1Kw，转速2900r/min，变频器用于调节风量；

12. 电源控制系统：配备双面亚光密纹喷塑电控箱、漏电保护器与带灯自锁按钮开关；

13. 连接管路与阀门：采用Ø110连接管路及控制球阀；

14. 实验台框架：采用38mm×38mm不锈钢方管制作，配备万向轮与禁锢脚，便于移动与固定。
