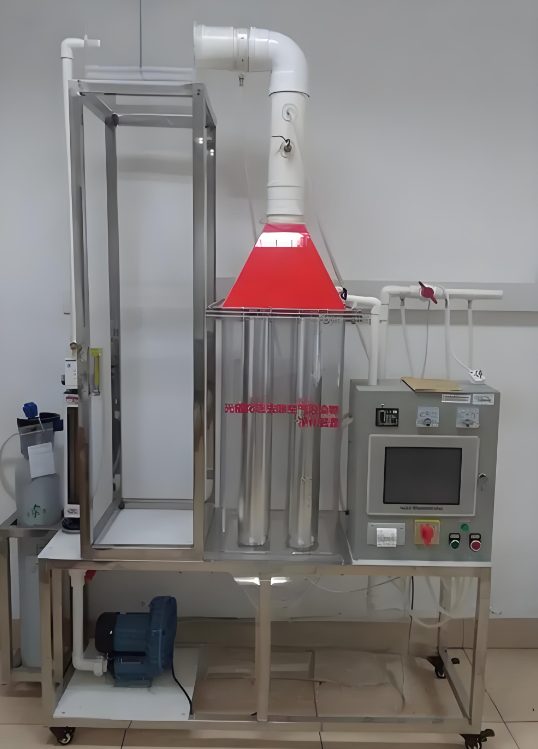

数据采集光催化空气净化设备-特性概述与配置详解

一、功能特点概述

光催化技术，尤其是以TiO2为代表的催化剂，展现出了独特的能带结构，即在价带与导带间存在一个禁带。当高能光子照射到催化剂上，且能量高于其吸收阈值时，价带电子会跃迁至导带，形成光致电子(e-)与空穴(h+)。这一过程中，吸附在催化剂表面的溶解氧会捕获电子，生成活性氧离子；而空穴则将表面的氢氧根离子和水氧化为羟基自由基。这些活性氧离子与羟基自由基凭借强大的氧化能力，能够降解绝大多数有机物，甚至部分无机物，从而实现污染物的净化。

气-固多相光催化反应过程可细分为：光致电子与空穴的产生、反应物的吸附、氧化剂的生成以及有机物的催化分解。光催化转化的实现离不开光催化剂与适当能级的光照。

本实验系统专注于展示光催化转化的全过程，便于用户深入理解其机制。

二、主要技术规格

1. 设备处理能力：1~5立方米/小时，满足多种实验需求。

2. 光催化反应器尺寸：350×350×800毫米，确保充足的反应空间。

3. 装置整体尺寸：1800×500×1700毫米，结构紧凑，便于操作。

4. 电源参数：220V电压，700W功率，确保设备稳定运行。

三、详细配置清单

1. 微电脑甲醇进给系统，精确控制实验条件。

2. 出浓度检测系统，实时监测污染物浓度变化。

3. 风压检测系统，保障气流稳定性与安全性。

4. 10.4寸彩色液晶触摸屏，直观显示实验数据与操作界面。

5. 数据处理与分析系统，自动记录与分析实验数据。

6. 通讯接口，便于与其他设备或系统连接。

7. 在线温度与湿度检测系统，确保实验环境的准确性。

8. 微型打印机，即时打印实验报告或数据。

9. 有机玻璃光催化反应柱，透明材质便于观察反应过程。

10. 光催化反应器4套，提供充足的反应面积。

11. 气体混合器，确保反应气体的均匀混合。

12. 活性炭吸附罐，用于预处理或后处理气体。

13. 石英管与紫外灯4套，提供光催化所需的光照条件。

14. 纳米材料1桶，作为光催化剂使用。

15. 风机1台，提供稳定的气流。

16. 气体流量计2只，精确测量气体流量。

17. 带甲醇气体钢瓶1套（8L），提供实验所需的气体。

18. 电控箱，集中控制设备电源与电路。

19. 漏电保护开关，确保用电安全。

20. 按钮开关，便于手动操作设备。

21. PVC连接管路1批，确保气体与液体的顺畅流通。

22. 不锈钢支架，支撑并固定整个设备。
