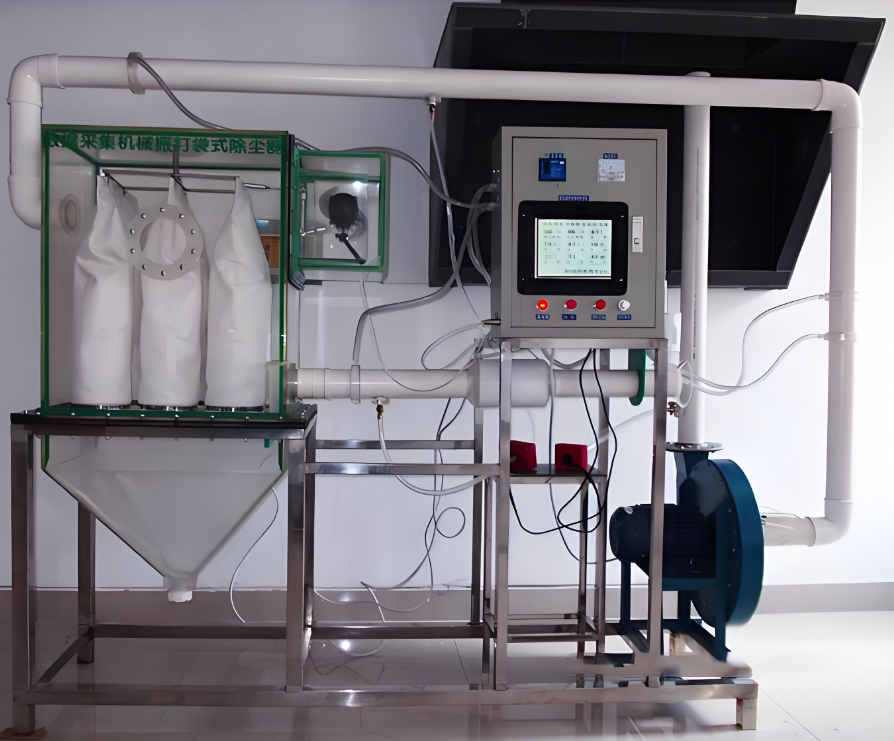

数据采集型机械振打袋式除尘器

数据采集型机械振打袋式除尘器

数据采集型机械振打袋式除尘系统 - 工作原理、应用场合及特性概述：

此系统为布袋除尘装置的一种，归类于过滤式除尘器，旨在通过过滤材料有效分离并捕集含尘气流中的粉尘颗粒。它主要依赖纤维织物作为滤料，广泛应用于工业尾气除尘领域，除尘效率普遍高达99%以上。尽管布袋除尘技术历史悠久，但因其高效、性能稳定、操作简便，正逐渐受到更广泛的青睐。

工作原理：
含尘气流由进气管涌入除尘装置后，气流方向由圆筒形滤袋外侧转向内侧流动。在穿越滤料孔隙的过程中，粉尘被滤料捕获并沉积其上，而经过滤料净化的气体则从滤袋上部排出。沉积的粉尘可通过布袋开口上方的压缩空气喷嘴定期释放高压气体，使布袋膨胀振动，进而使粉尘从滤料表面脱落，落入灰斗。滤料初用时，网孔较大导致除尘效率较低，但随着粉尘层的逐渐形成（称为初层），它成为主要的过滤屏障，显著提升了除尘效率。然而，随着粉尘积累，滤袋两侧压差增大，可能导致部分细小粉尘穿透滤料，降低除尘效率。因此，当阻力达到一定程度时，需及时清灰。本系统亦可用作布袋除尘净化实验原理的演示装置。

主要技术参数及指标：

1. 环境温度范围：5℃至40℃。

2. 气体流动模式为外滤式，动力装置配置为负压式。

3. 处理气量范围：50至300立方米/小时。

4. 过滤速度设定为1米/分钟。

5. 设备净化效率超过99%。

6. 设备压损介于800至1200帕之间。

7. 外形尺寸：长2300毫米、宽600毫米、高2000毫米。

8. 工作电源：AC220V±10%、50Hz，单相三线制，功率1500W；配备接地、漏电、过流保护。

9. 电源及控制线路安装：采用环保阻燃电气配线槽，符合国家标准，布线整齐，便于维护。

核心配置：

1. 配备两套在线进、出粉尘浓度检测系统（日本进口传感器），测量范围0-2000PPM，分辨率1PPM。

2. 一套在线风压、风量及风速检测系统，包括压力传感器，量程0-10Kpa，风量、风速测量精度±1%。

3. 一套风管内在线温度、湿度检测系统，温度量程-40-100℃，湿度量程0-100RH%。

4. 10.4寸彩色液晶触摸屏及微型打印机，打印速度50mm/s（MAX），有效打印宽度48mm。

5. 计算机通讯接口，支持历史数据及实时曲线记录，配备数据处理软件。

6. 布袋除尘器一套，采用透明有机玻璃材质，壁厚10mm，含卸灰装置。

7. 六个涤纶针刺毡覆膜滤袋，过滤面积0.35平方米，内滤式设计。

8. 振打电机及304不锈钢机械振打装置一套，电源电压220V，功率250W。

9. 有机玻璃粉尘自动加料装置一套。

10. 气尘静态混合器一套，采用箱式设计。

11. 人工监测进出口及测压环两组，透明测压软管一批。

12. 离心通风机一台，电源电压220V，功率1.1Kw，转速2900r/min。

13. 变频器一套，用于调节风机转矩以控制风量。

14. 电源控制系统，包括双面亚光密纹喷塑电控箱、漏电保护器、带灯自锁按钮开关。

15. 连接管路及控制球阀，直径110毫米。

16. 不锈钢框架实验台，由38mm×38mm不锈钢方管制成，配备万向轮及禁锢脚。
