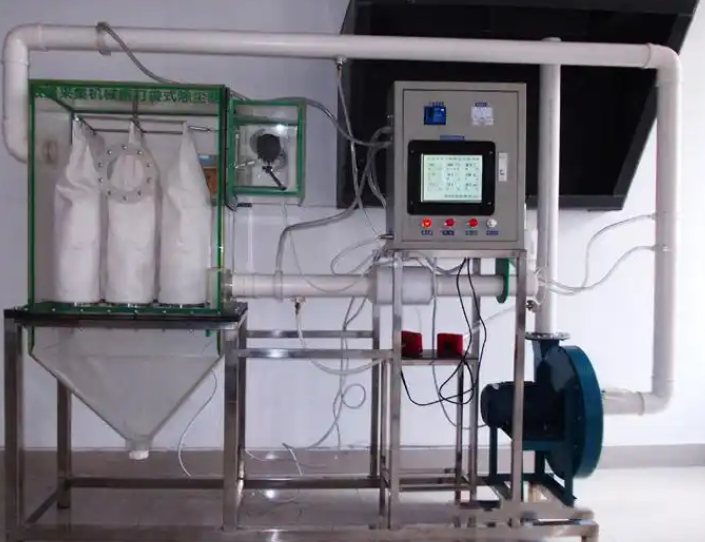

旋风除尘与袋式除尘组合式除尘实验装置 - 深度解析

一、实验目的精要

1. 组合净化机制探索：本装置融合旋风除尘与袋式除尘技术，旨在通过前级旋风除尘器初步降低含尘气体浓度，再由后级袋式除尘器实现深度净化，共同构建高效除尘系统。

2. 除尘效率测定：精确测量并评估旋风除尘器与袋式除尘器各自的除尘效率，以及整体系统的净化能力。

3. 参数影响研究：深入探究处理风量、气体初始含尘浓度等因素对除尘效率及系统压降的具体影响，为优化除尘工艺提供数据支持。

二、原理、用途及特性阐述

• 系统概述：本系统集成了旋风除尘与袋式除尘的双重优势，前级旋风除尘器利用离心力分离大颗粒粉尘，后级袋式除尘器则通过高效滤袋进一步捕捉细微尘粒，实现双重净化。

• 旋风除尘器解析：依托气流旋转产生的强大离心力，有效分离并收集含尘气体中的大颗粒粉尘，具有结构简单、维护便捷、成本经济的特点。

• 袋式除尘器精髓：作为过滤式除尘器的代表，袋式除尘器通过纤维织物滤袋高效捕集细微粉尘，除尘效率卓越。其滤袋表面形成的粉层初层更是提升了除尘效果，但需定期清灰以维持系统性能。

三、技术参数与指标概览

1. 处理能力：处理气量范围50-200m³/h，满足不同规模实验需求。

2. 风速与过滤速度：旋风除尘器切向入口风速控制在15~20m/s，袋式除尘器过滤速度约为1m/min，确保高效除尘。

3. 滤袋配置：采用涤纶针刺毡覆膜滤袋，每条滤袋过滤面积0.35平方米，规格Ø160×700mm，内滤式设计，耐用且高效。

4. 性能指标：系统压降控制在1600-2500Pa之间，除尘净化效率高于99.5%，确保高质量净化效果。

5. 实验材料：支持使用滑石粉或工业粉尘进行实验，模拟真实工况。

6. 数据采集：集成数据采集系统，实时监测管道气流流速、流量、设备压差及气流含尘浓度等关键参数。

7. 物理尺寸与电源要求：装置尺寸紧凑，总高1700mm，长2600mm，宽600mm。工作电源为AC220V±10%，50Hz，单相三线制，配备全面安全保护措施。

四、核心配置亮点

• 透明材质设计：旋风除尘器与袋式除尘器均采用透明有机玻璃材质，便于观察除尘过程。

• 高效清灰系统：配备振打电机及不锈钢机械振打装置，实现滤袋自动清灰，延长使用寿命。

• 粉尘加料与混合器：集成有机玻璃粉尘自动加料装置与气尘静态混合器，确保实验过程粉尘分布均匀。

• 风量调控：通过变频器控制离心通风机转矩，灵活调节风量大小，满足不同实验条件需求。

• 不锈钢框架实验台：稳固耐用，配备万向轮及禁锢脚，便于移动与固定。

五、教学资源补充（虚拟实训系统）

• 3D仿真软件：提供与实物设备高度一致的3D仿真演示软件，支持屏幕大小编程调整，全程动画展示实验流程，增强学习体验。

• 教学资源丰富：虚拟实训系统内含详细操作指南、实验原理讲解及故障排查教程，助力学生全面掌握除尘技术。
