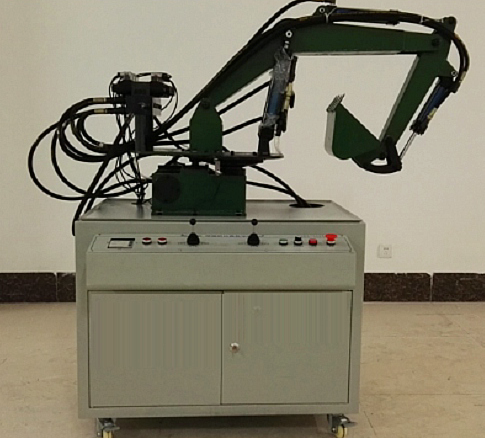

挖掘机液压模拟实训台

挖掘机液压模拟实训台

一、实验探索与创新设计平台

此款挖掘机液压模拟实训台，以其精巧的体积、轻盈的构造、便捷的操作以及广泛的应用适应性，成为培养学生创新思维与实践能力的得力助手。它不仅具备强大的挖掘力，还巧妙地融入了过载保护及远程操控功能，旨在激发学生的设计灵感，提升其实践操作技能，是现代职业教育中不可或缺的新型综合实验设备。

二、多元化实验项目概览

1. 液压传动元部件深度探索：通过直观观摩与动手拆装，学生可深入了解液压传动各部件的构造及其背后的工作原理，为后续的深入学习打下坚实基础。

2. 液压挖掘机械动态演示：模拟真实的挖掘作业场景，涵盖铲斗与斗杆的复合运动、动臂提升与平台回转、卸料作业的精准执行以及高效返回流程，全方位展现液压挖掘机械的作业魅力。

3. PLC编程与控制艺术：从基础的PLC指令与梯形图编程学习，到高级的软件操作与计算机通讯调试，再到PLC在液压传动控制中的实际应用与优化策略，逐步引导学生掌握机-电-液一体化控制的精髓。

三、性能卓越，特色鲜明

1. 精工制造，美观实用：实训台采用优质冷轧钢板打造，表面经过喷塑与防腐处理，既保证了结构的稳固性，又彰显了设计的美观性。台式结构集控制操作于一体，布局紧凑，空间利用率高，可轻松容纳4-6人同时实验。

2. 全真模拟，教学相长：挖掘机械部分按实物比例缩小设计，全金属结构真实还原机械的实际工况，让学生在模拟操作中深刻领悟各部件的结构特点与工作原理，实现理论与实践的紧密结合。

3. 灵活操控，安全无忧：实验控制支持手动与自动双重模式，满足不同教学需求。同时，配备高性能耐压胶管，确保压力稳定可靠。电气系统则采用多重保护措施，包括三相漏电保护、直流24V电源及过压保护等，全方位保障实验安全。

四、技术参数详解

• 电机功率：高效节能的1.5KW电机，为实验提供充足动力。

• 油泵型号：精选vp12-08型油泵，确保液压系统运行平稳可靠。

• 转速：1420r/min的转速设计，满足各种实验需求。

• 额定压力与流量：7Mpa的额定压力与8ml/rev的额定流量，确保液压系统的稳定输出。

• 外形尺寸：紧凑的1550×650×1800mm尺寸设计，便于存放与移动。
