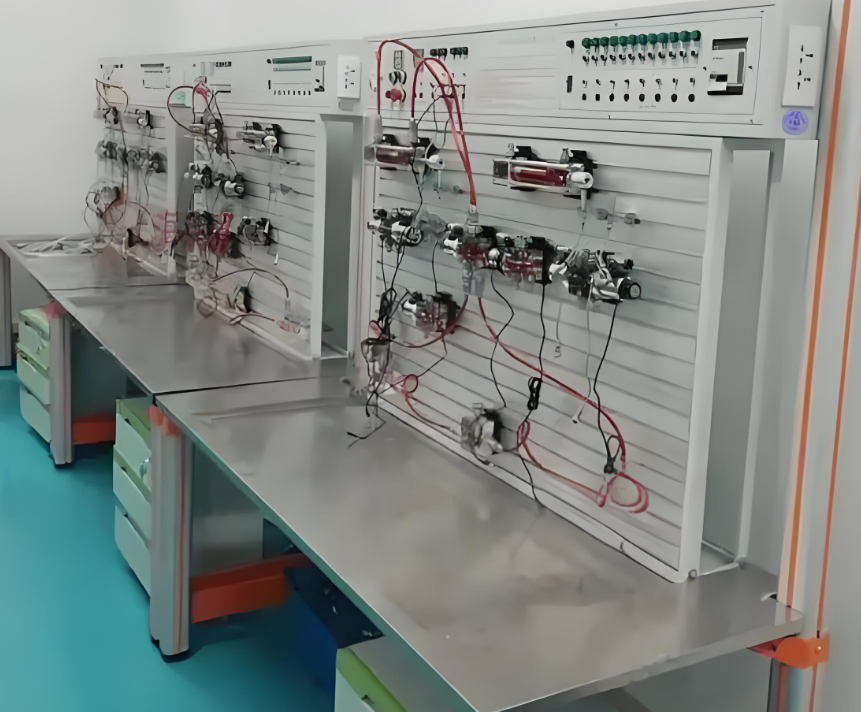

透明液压PLC控制教学实验台

透明液压PLC控制教学实验台

本实验台采用国际领先的透明液压元件设计，核心材料均源自进口透明有机玻璃，通过精细的现代加工工艺精心打造。其独特之处在于，能够直观、清晰地展示液压元件的内部结构、工作原理及整个液压传动回路的动态过程。这一系统不仅适用于液压元件的单独教学，还能演示常见的基本回路，更支持液压系统的深入课程设计和毕业设计，为学生提供了全方位的学习和实践平台。

主要特点再探

1. 结构坚固，设计巧妙：

• 主体框架采用70*70mm特制铝型材，表面经过氧化处理，美观且耐用。桌面为整块钢板制成，并巧妙设计了漏油槽，既坚固又便于清洁。

• 超大铝质“T”型面板，专为两人并行实验设计，提升实验效率与互动性。

2. 透明阀体，品质卓越：

• 选用日本旭化成（PMMA 80N）光学级注塑级PMMA材料，透光率高达93%，且具备良好的耐热性、力学强度和耐化学药品性能。

• 通过SGS/ROHS环保认证，长期使用不变形、不龟裂，确保实验观察的清晰度与持久性。

3. 创新散热技术：

• 针对电磁阀工作时易发热的问题，特别设计了散热模块，有效控制阀体温度，避免热效应导致的泄漏问题，保障实验安全与准确性。

4. 高效插接系统：

• 采用JB/ZQ4434-86标准的双开闭式液压快速接头，承压能力强，密封性能优异，组装过程快速、清洁，提升实验效率。

5. 模块化设计，灵活多变：

• 各液压元件独立成模块，配备易安装底板，可自由组合于“T”型槽式铝合金板上，轻松搭建各种实验回路。

6. 高度可扩展性：

• 实验平台不仅支持液压与气动实验，还能扩展至送料机构、机械手抓取机构、挖掘机机构等多种复杂实验，满足多元化教学需求。

7. 维护便捷，安全可靠：

• 系统设计充分考虑维护便利性，元件分开放置，设有回油盘实现资源回收再利用。整机维护简单，单次维护不超过1小时，减少维护负担。

• 安全性能卓越，液压元件承受压力低于安全阈值，电源配备漏电保护，控制电路采用24V直流安全电压，确保实验安全无忧。

8. 控制手段丰富多样：

• 集PLC控制、继电器控制、时间继电器控制及手动控制于一体，为学生提供多元化的控制学习体验。

技术性能详解

• 输入电源：单相三线制～220V±10%，50Hz，稳定可靠。

• 工作环境：温度范围-5℃～+40℃，相对湿度＜85%，适应多种教学环境。

• 装置容量：小于1.5KVA，高效节能。

• 外形尺寸：1600mm×700mm×1760mm，空间布局合理，便于操作与观察。

实验内容丰富多样

涵盖液压原理基础实验、PLC电气控制实验及机电液一体化控制实验等多个层面，具体包括但不限于PLC编程学习、在线调试与监控、液压传动控制优化等，以及调压、卸荷、稳压、调速、同步、换向、锁紧等十余类基本回路实验，扩展实验多达九十多种，全面提升学生的实践能力和创新能力。

实验台核心组成

• 实验台架：高性能铝型材结构，表面氧化处理，美观耐用。配备储存柜、万向脚轮等，便于移动与存放。

• 主机箱：集成安全保护、泵站控制、时间继电器、继电器控制模块及PLC控制单元，功能全面，操作便捷。

• 液压泵站：额定工作压力0.8Mpa，最大可达1.5Mpa，配备直流电机与调速器，实现无级调速，噪音低，运行平稳。
