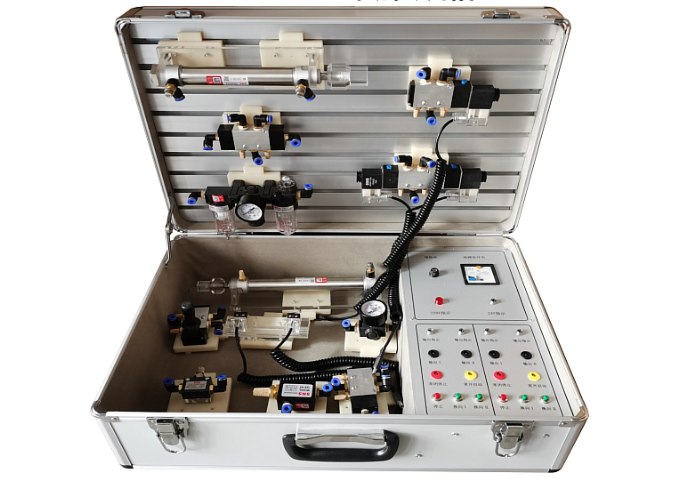

气动实训箱
气动实训平台概览与功能特性
本气动实训箱集成了铝合金材质的紧凑机箱，内部配备了丰富的小型标准化工业气动元件及电气控制组件，整体设计既轻便又实用，便于学生在各类实训环境中操作与学习。此平台旨在为学生提供一个自主构建气动与电气控制回路的实践环境，深化对气动元件与电气元件的认知与应用能力。
微型空气压缩机要求（用户自备）：
电源规格：采用三相五线制供电，电压稳定于AC 220V±5%，频率50Hz，确保设备稳定运行。
控制电压：控制系统采用DC24V直流电压，便于安全操作与信号传输。
工作环境适应性：设备能在-5℃至40℃的广泛温度范围内正常工作，满足各种实训场景需求。
安全标准：严格遵守国家相关安全标准，内置多重保护机制，确保使用过程中的人员与设备安全。
气动实训箱具体尺寸：
箱体尺寸：精心设计的550mm（长）×350mm（宽）×200mm（高），便于携带与存放，适合各种教学空间。
气动基础实训项目概览：
单作用气缸换向实训：通过构建换向回路，学习单作用气缸的工作原理及换向控制方法。
双作用气缸换向实训：探索双作用气缸的换向机制，掌握其控制逻辑与实际应用。
速度控制实训：包括单作用气缸的速度控制回路及双作用气缸的单向、双向调速回路，深入理解速度调节原理。
速度换接实训：模拟不同速度需求下的换接过程，提升对速度变化控制的敏感度。
缓冲回路实训：学习如何通过缓冲回路减少气缸运动过程中的冲击与振动，保护系统稳定。
压力控制实训：构建二次压力控制回路，理解并实践压力调节技术。
单缸连续往复动作实训：实现气缸的连续往复运动，探究其控制策略与应用场景。
卸荷回路实训：了解卸荷回路的工作原理，掌握在系统非工作状态下降低能耗的方法。
快速排气阀应用实训：探索快速排气阀在加速气缸排气、缩短动作周期方面的应用效果。
三、气动实训箱配置清单
| 序号 | 分 类 | 元 件 名 称 | 数 量 |
| 1 | 实验箱 | 气动实验箱 | 1 |
| 2 | 组合元件 | 单作用缸 QGX25ⅹ100 | 1 |
| 双作用缸 QGX25ⅹ100 | 1 | ||
| 叁联件 AC2000 | 1 | ||
| 手动换向阀 H210—08 | 1 | ||
| 单电磁换向阀（二位五通）4V210-8（DC24V） | 1 | ||
| 双电磁换向阀（叁位五通）4V230-8（DC24V） | 1 | ||
| 单气换向阀（二位五通）4A210—08 | 1 | ||
| 双气换向阀（二位五通）4A210—08 | 1 | ||
| 行程阀（机控）MOV—2 | 1 | ||
| 行程阀（按钮）MOV—3A | 1 | ||
| 快速排气阀1/4 QE—02 | 1 | ||
| 单向节流阀RE—02 | 1 | ||
| 3 | 附件 | 气管 PU6ⅹ4 | 10米 |
| 4 | 电器配件 | 行程开关（装在缸体上） | 2个 |
| 6 | 工具 | 剪刀 | 1把 |
| 活动板手 | 1把 | ||
| 消声器（小）1/8 | 2只 | ||
| 消声器（大）3/8 | 1只 | ||
| 叁通（T型叁通）Ø 6 | 4只 | ||
| 叁通（Y型减径叁通）Ø 8—Ø 6 | 1只 | ||
| 四通Ø 6 | 2只 | ||
| L型（螺纹二通）601 | 2只 | ||
| L型（螺纹二通）602 | 2只 | ||
| 气孔塞头Ø 6 | 5只 | ||
| 生料带 | 1个 | ||
| 保险丝3A | 2只 | ||
| 7 | 资料 | 使用说明书 | 1册 |
