智能型群梯控制实训考核装置

智能型群梯控制实训考核装置

一、系统概述

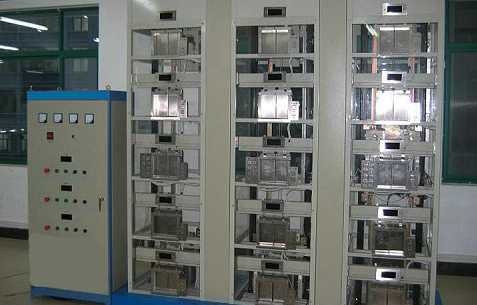

本系统采用先进的交流变频调速技术与PLC控制，融合开关量与数字量双重控制模式，构建了三台五层模拟群控电梯的实训环境。每部电梯均独立配备一台PLC，通过RS-485串行通讯实现数据交换，实现电梯外呼的统一管理，高度模拟真实楼宇电梯控制系统。此平台旨在提升学生故障检测与排除能力，同时深化对多台PLC联机编程原理的理解，提升编程技能。

二、核心技术参数

1. 电源规格：AC380V±5%（三相五线），频率50Hz。

2. 功率限制：额定功率不超过1KW。

3. 环境适应性：适应温度范围-10℃至40℃，相对湿度不超过85%。

4. 尺寸参数：整体尺寸为1980×660×3000mm，控制柜尺寸为800×480×1850mm。

5. 核心组件：采用FR-E540-0.4K-CH变频器与三菱FX2N-64MR PLC，结合VVVF技术实现精准控制。

6. 电梯配置：五层五站×三台，曳引机功率90W/380V，总重约1000Kg。

三、系统结构解析

1. 井道与曳引系统：

• 井道框架：钢架结构，模拟电梯附着建筑，支撑并固定导轨。

• 曳引机：位于井道顶部，由变频三相感应电动机驱动，配备高精度蜗轮蜗杆减速器与制动器。

• 曳引轮与钢丝绳：确保电梯平稳运行。

2. 控制柜核心：

• 变频器：根据PLC指令调节电机运行频率与电压，实现电梯平稳启动与停止。

• PLC：核心控制单元，处理内外呼信号，实现电梯逻辑控制与指令输出。

• 安全回路：监控门锁、急停等安全装置状态，确保电梯安全运行。

3. 电梯轿厢与层门：

• 轿厢：装备自动门及安全触板，确保乘客安全。

• 对重：平衡轿厢重量，减少能耗。

• 层门：配备门锁开关，确保电梯启动前层门已关闭。

4. 操作与显示系统：

• 操纵箱：模拟乘客选层操作。

• 数字显层器：直观显示楼层信息。

• 指示灯与安全警示：包括方向指示、超重报警等。

四、实训项目概览

1. 单梯与群控运行演示：展示电梯独立及协同工作模式。

2. 安全保护装置测试：验证电梯安全机制的有效性。

3. 门系统性能演示：评估门机运行效率与稳定性。

4. 运行状态监控实训：学习实时监控系统操作。

5. 调速实训：掌握电梯运行速度与门机速度的调节技巧。

6. 故障排查与编程实训：提升学生故障处理与编程能力。

五、智能监控软件

本系统配套的智能监控软件，界面友好直观，可在一台电脑上全面监控整个电梯群的工作状态，包括每台电梯的位置、运行状态及超重情况等，为学生提供便捷的监控与管理工具。
