一、实训设备概述

本实训设备专为电梯行业的维修人员设计，旨在通过模拟真实电梯的安装、维修、保养及调试过程，为职业院校、技工学校及电梯企业提供全面的教学、实训、鉴定与考核平台。设备采用平铺式展示电梯主要部件，包括机房、层轿门系统、呼梯操纵及井道信息反馈等，各单元间联动运作，精准模拟电梯运行，便于学员操作与练习，适用于多种教学及竞赛场景。

二、基本参数设定

1. 核心规格

• 操作空间尺寸：不超过5000mm×7000mm×2500mm，确保操作便捷与空间利用最大化。

• 工作电源：三相五线制AC380V ±7.5%，50Hz，符合工业标准。

• 安全保护：集成接地保护、过流/过载/漏电保护及防摔防撞功能，严格遵守国家标准。

• 功率消耗：最大功率不超过10KW，节能高效。

• 运行参数：额定速度1米/秒，层站配置为4层4站，采用一体化控制器与VVVF拖动方式，制动形式为块式，基站设定于1层。

2. 控制系统特性

• 选用市场主流一体机控制系统，支持内选外呼控制，灵活模拟电梯呼梯功能。

• 控制柜设计便于插接组装，便于场地变换与升级。

• 涵盖从2至64层的多层控制能力，运行速度可达4m/s，支持最多8台电梯群控，具备高精度的力矩与速度控制能力。

3. 曳引系统详述

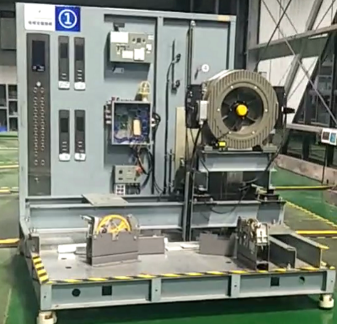

• 真实电梯曳引机按标准安装于机械框架，框架附带脚轮，便于移动与调整。

• 曳引系统详细参数包括电压380V、额定速度1m/s、悬挂比2:1等，确保性能稳定可靠。

4. 限速器与安全装置

• 配备标准电梯限速器，支持安装、调整及保养训练。

• 额定速度匹配曳引系统，结构形式为离心甩块式，确保电梯运行安全。

5. 门机台架配置

• 采用矢量控制方式，功率150W，开门宽度800mm，满足多种操作需求。

• 门板采用防火材料，表面处理喷塑，耐用且美观。

6. 电梯操纵单元

• 外呼操纵盘覆盖4层4站，配备轿顶与底坑检修箱，确保全面控制与维护。

三、功能要求与实操项目

1. 基本设备功能
   涵盖防捣乱保护、司机操作、自动泊梯、轿顶检修、紧急电动运行等30余项基础及高级功能，全面模拟电梯实际运行状态。

2. 实操项目概览

• 机房与曳引系统：涵盖机房配套设施、曳引机及其制动器、曳引绳的全面检查、保养、维修与调整。

• 限速器操作：涉及限速器的安装、保养、维修及调整。

• 轿门系统：详细进行轿门地坎、门扇、门套及门机构的安装、调整与调试，包括门机参数设置、开关门调试及保养。

• 操纵台架设备：内外呼操纵盘、检修箱的安装、维护、保养与调整。

• 整机调试：从控制柜主板到变频器，再到通讯回路与电气电缆的全方位调试学习，确保电梯整体性能优化。
