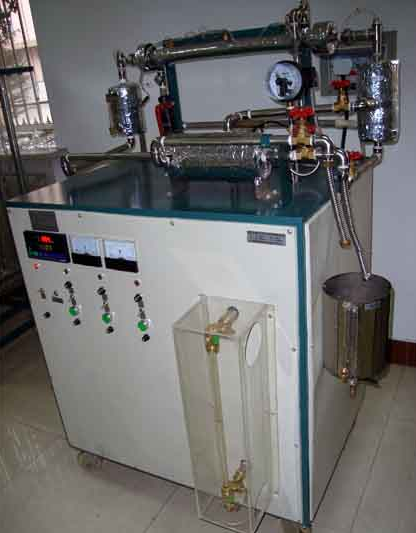

蒸汽冷凝时传热和给热系数测试装置

蒸汽冷凝时传热和给热系数测试装置

实验宗旨与目标：

1、旨在精确测定蒸汽在水平管道流动过程中（当管道外部接触介质为自来水时）的传热效率，具体量化其传热系数与给热系数，为热交换设备的设计优化与效率提升提供数据支持。

2、为进一步增强实验的自动化与数字化水平，可配备微机接口，构建成一套集成化的数字测试系统，实现数据采集、处理与实时监控的智能化管理。

核心设备与配置概述：

• 高效电蒸汽锅炉：作为实验的热源供应装置，稳定产生所需温度的蒸汽流。

• 精密套管换热器：设计用于蒸汽与自来水之间的热交换过程，确保实验条件下热传递的准确模拟。

• 蒸汽冷凝罐：有效收集并处理实验过程中产生的冷凝水，保持实验环境的整洁与安全。

• 流量精确测量系统：包括蒸汽及水流量的高精度测试设备，确保流量参数的准确记录与分析。

• 无级调节加热系统：依托固体调压模块，实现对加热过程的平滑无级调节，满足不同实验条件下的温度控制需求。

• 多功能温度显示系统：采用多路巡检仪，实时显示各关键点的温度数据，提升实验的监控精度与效率。

• 坚固不锈钢台架及控制屏：为实验设备提供稳固的支撑平台，并集成控制界面，便于操作与参数调整。

针对II型升级配置：

• 增强型信号输入系统：新增带标准信号的多路万能信号输入巡检仪，拓宽信号接收范围，提升数据处理的灵活性与准确性。

• 高精度显示仪表：配备带标准信号的数显电流表、电压表及差压传感器，直接显示电流、电压及压力等关键参数，为实验分析提供更多维度信息。

• 智能软件支持：引入专业软件，实现实验数据的自动采集、处理与分析，以及实验过程的可视化监控，极大提升实验效率与数据处理的科学性。

电力配置与尺寸规格：

• 电力需求：设备总功率设计为9KW，需接入380V电源，确保实验过程中电力供应的稳定与充足。

• 外观尺寸：整体装置尺寸为1000mm（长）×500mm（宽）×1450mm（高），结构紧凑，便于实验室内的安装与布局。
