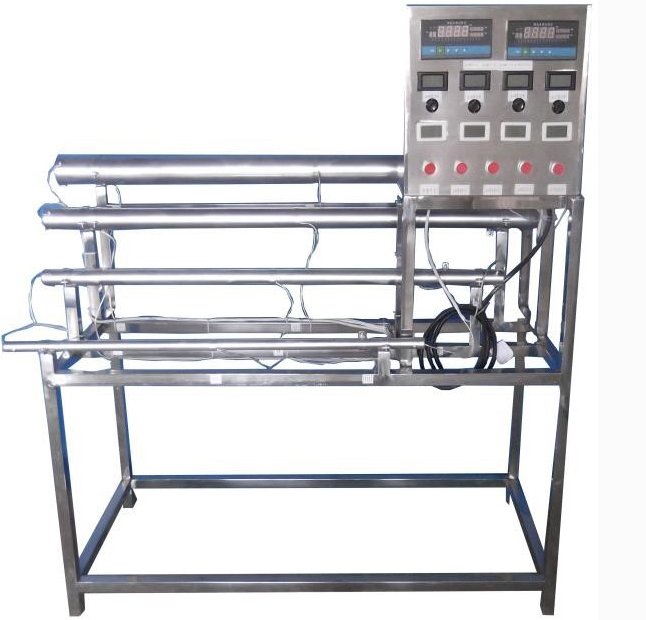

自由对流横管管外放热系数测试装置

自由对流横管管外放热系数测试装置

一、实验宗旨：

1、旨在精确测定并分析水平单管在自由状态下的热释放系数，深入理解其散热特性。

2、基于自由运动散热的相似性原理，通过数据分析与整理，构建出适用于该场景的准则方程式，为相关热工设计与优化提供理论依据。

二、核心装置与配置概览：

• 实验管材：精心准备了四组不同规格的电镀紫铜管，分别为Φ80mm×1600mm、Φ60mm×1400mm、Φ40mm×1200mm及Φ25mm×1000mm，以满足不同条件下的散热性能测试需求。

• 加热系统：管内内置高效加热器，配合固体调压模块实现无级调节加热功率，确保实验过程中热量输出的精确控制。

• 温度监测：采用高精度温度传感器，结合16路万能信号输入巡检仪，实时、准确地监测并记录各点温度数据，提升实验数据的可靠性。

• 辅助设备：每根管均配备有独立的温度控制仪表，确保实验环境的稳定性。此外，还配置了不锈钢台架及控制屏，整体设计稳固且便于操作。

• 升级配置（数字II型）：新增标准信号的万能信号输入巡检仪，以及带标准信号的数显电流表与电压表，进一步提升了数据读取的精度与便捷性。同时，引入专业软件支持，便于数据的高效处理与分析。

三、技术参数细节：

1、电源要求：实验系统需接入单相交流电，电压范围为AC220V±10%，频率为50Hz，总功率设计上限为3.0KW，确保实验过程中的电力供应稳定可靠。

2、管材规格：详细列出了四种不同直径与长度的电镀紫铜管，每种规格均针对特定的实验需求设计，以全面覆盖不同散热条件下的测试场景。

3、温度测量与显示：采用高精度温度传感器进行温度测量，并通过16路万能信号输入巡检仪以数字形式直观显示，确保了温度数据的准确性与可读性。

4、设备尺寸与结构：整体设备外形尺寸为1700×800×1600mm，采用不锈钢材质打造的可移动支架，搭配双刹车轮设计，既保证了设备的稳固性，又便于在不同实验场地间的灵活移动。

5、升级亮点：数字II型在保留原有功能的基础上，增加了标准信号接口与数显电流表、电压表，以及配套的软件支持，使得数据采集、处理与分析过程更加智能化、高效化。
