喷管实验台（数据采集型）

喷管实验台（数据采集型）

1、核心教育用途：专为学生深入探索《工程热力学》领域的“喷管临界现象研究”实验设计，该实验旨在直观展示喷管内部流体从亚音速流向音速转换的临界状态，以及伴随此过程发生的压力与流量变化的独特规律。学生可亲眼见证并理解喷管达到临界压力时流量的最大化现象，加深对热力学基本概念及流动理论的理解。

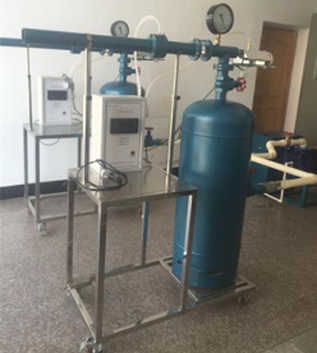

2、核心配置概览：本实验装置精心集成了不锈钢材质的实验操作平台，确保了结构的稳固与耐用；配备了渐缩型与缩放型两种喷管，以对比不同设计对流体流动特性的影响；稳压罐用于维持系统压力稳定，确保实验数据的准确性；差压传感器与孔板流量计组合，精确捕捉压力差与流量数据；位移装置灵活调节喷管位置，满足多样化实验需求；水环式真空泵提供必要的真空环境；数据采集及显示模块即时反馈实验数据，结合自动绘制曲线软件，实现数据可视化分析，提升学习效率。

3、动力系统参数：该实验装置配备高效动力系统，支持380V电压输入，总功率达4.5KW，确保实验过程中各部件稳定运行，满足实验对动力需求的高标准。

4、精准位置感知：集成高精度位移传感器，实时监测并反馈喷管或相关部件的位置信息，为实验数据的精确采集与分析提供坚实基础。

5、灵活操作平台：采用不锈钢材质打造的可移动式台架，不仅坚固耐用，且便于根据实验需求调整位置，增强实验操作的灵活性与便捷性。

6、高效真空环境营造：配备的水环式真空泵，以其3300Pa的强劲吸力及高达2.75M³/min的最大气量，迅速构建并维持实验所需的真空环境，确保实验条件的一致性与可重复性。

7、环保低噪设计：在实验设备设计与选材上，特别注重噪音控制，整体运行噪声低于63dB(A)，营造舒适的学习环境，保护师生听力健康。

8、高精度差压测量：配备两种量程的差压传感器，分别覆盖-100至0KPa及0至10KPa范围，均达到0.2%FS的高精度，确保实验数据的准确可靠，为科学研究与教学分析提供有力支持。
