一、实验宗旨与目标：

1、精准测定水平单管在自然对流条件下的放热系数：通过精心设计的实验装置与流程，旨在精确测量不同规格水平紫铜管在自由运动（自然对流）状态下的热释放效率，即放热系数，为热工学领域的研究提供基础数据支持。

2、构建自由运动散热的准则方程式：基于实验数据，运用相似性分析的方法，深入探究影响自由运动散热的关键因素，整理并提炼出具有普遍适用性的准则方程式，以指导相关工程设计与优化。

二、核心实验装置与配置概览：

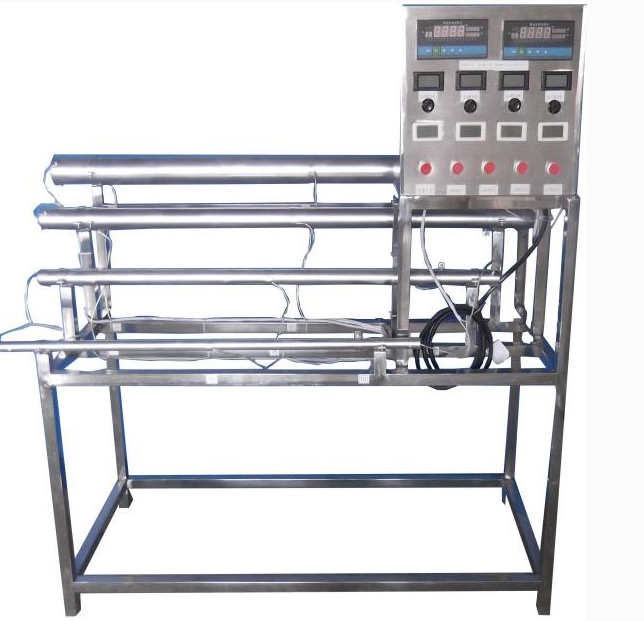

• 多样化紫铜管样本：配备四根电镀紫铜管，其长度与直径各异，分别为Φ80mm×1600mm、Φ60mm×1400mm、Φ40mm×1200mm及Φ25mm×1000mm，以全面考察管径与长度对放热性能的影响。

• 高效加热与温控系统：管内集成加热器，通过固体调压模块实现无机调节加热，确保加热过程的精确控制；同时，各管均配备温度控制仪表，实时监测并调节温度，以保证实验条件的稳定性。

• 高精度测温与显示装置：采用高精度温度传感器进行温度测量，数据通过16路万能信号输入巡检仪实时显示，确保温度数据的准确读取与记录。

• 稳固实验平台与便捷操作：实验装置安装于不锈钢可移动支架上，支架设计有双刹车轮，便于实验位置的调整与固定；整体外形尺寸为1700×800×1600mm，结构紧凑，操作便捷。

三、关键技术参数与升级亮点：

1、电源规格与功率要求：实验采用单相AC220V±10% 50Hz的电源供电，总功率需求为3.0KW，确保实验设备稳定运行。

2、高精度测量与显示技术：温度测量采用高精度传感器，配合16路万能信号输入巡检仪，实现温度的精准读取与直观显示；在数字II型升级版本中，更增设了带标准信号的万能信号输入巡检仪、数显电流表及电压表，进一步提升数据测量的精度与可靠性。

3、智能化软件支持：配套软件具备数据采集、自动分析与处理功能，能够大幅提升实验效率与数据处理能力，为科研人员提供更加便捷、高效的实验工具。
