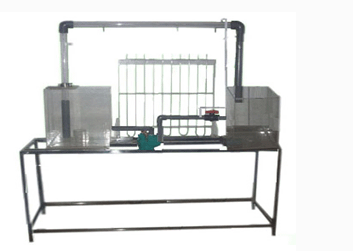

自循环虹吸实验装置

自循环虹吸实验装置

实验宗旨与目标重述：

1、揭示虹吸效应的奥秘：本实验首要目的在于直观展示虹吸现象的产生机制、其动态变化过程以及破坏条件，同时深入探究虹吸管内压力分布的规律，为学生与研究者提供直观的理解途径。

2、教学实践平台构建：作为教学辅助工具，本装置旨在通过实际操作，加深学生对虹吸原理及其广泛应用的认知，促进理论知识与实践操作的紧密结合。

3、能量转换特性的定量分析：通过精确测量虹吸管内的真空度，并界定其最大真空范围，本实验进一步探索虹吸流动过程中能量的转换特性，为相关领域的研究提供数据支持与定性分析基础。

核心配置与特性阐述：

• 虹吸管设计：采用直径30mm的虹吸管，总高度达1000mm，确保实验现象的明显展示与研究的精确性。

• 环保水泵选型：配备一台低噪音、无锈蚀的环保型小水泵，其最高扬程可达10米，额定流量设定为12升/分钟，功率优化至120瓦，既满足实验需求又兼顾环保节能。

• 自吸抽气装置：特别设计的自吸抽气装置简化了虹吸管内抽真空充水的操作过程，使实验准备更为便捷高效。

• 透明测压系统：采用透明有机玻璃制成的测压计，直观显示各测点的真空度及管内压强分布，便于观察与记录。

• 安全友好的运行环境：实验装置适应于0-40°C的温度范围，相对湿度不超过90%RH的环境中运行，确保实验过程的安全性与稳定性。同时，220V/50Hz的电源配置满足常规实验室条件，支持连续操作。

• 测压管细节：测压管直径设定为8mm，内部填充无毒的水作为指示液，既保障了操作的安全性，也提升了测量的准确性。

• 全循环水系统设计：实验用水实现全循环使用，既节约了资源，也减少了实验过程中的污染。

• 材质与结构：所有管路、阀门及整体框架均采用不锈钢材质，确保设备的耐腐蚀性与耐用性，同时外形尺寸（1200×500×1700mm）设计合理，便于实验室布局与操作。
