半导体制冷技术实训装置

半导体制冷技术实训装置

一、引言

在制冷技术领域，半导体制冷技术以其独特的优势逐渐受到关注。为此，我们特别设计了一款“半导体制冷技术实训装置”，旨在通过直观、可操作的实验方式，帮助学生深入理解和掌握半导体制冷技术的核心原理和应用。

二、实训装置简介

该实训装置基于大功率半导体制冷片，通过面板上的控制开关，能够模拟和演示热泵和热机两种工作状态，从而验证帕尔帖效应和塞贝克效应。它不仅适用于高职院校、职业学校的制冷专业和非制冷类专业的教学与技能提升，还适合技工学校、职业培训学校、职教中心以及制冷类专业的技能鉴定考核。

三、装置特性

1. 环保高效：采用大功率半导体制冷组件，无需传统制冷剂，如干冰、氨、氮、氟利昂等，实现低温快速制冷，且无污染、无噪声、无振动、无磨损，具备长寿命和连续工作能力。

2. 直观性强：能够直观地观察制冷片冷端结冰的全过程，帮助学生深入理解半导体制冷片的工作原理。

3. 操作便捷：面板上的钮子开关方便学生切换半导体制冷片的工作状态，既可进行定性观察，也可通过测量仪表进行定量测量。

四、技术规格

1. 输入电源：单相三线～220V±10%，50Hz。

2. 工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m。

3. 装置容量：＜0.8kVA。

4. 外形尺寸：1200mm×730mm×1400mm。

5. 安全保护：配备漏电保护装置，确保使用安全，符合国家相关标准。

五、装置配置与功能

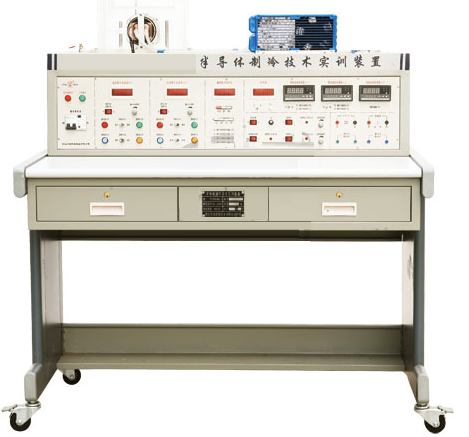

实训装置主要由控制屏、实训桌和半导体制冷机组等部分组成。

1. 控制屏：采用铁质双层亚光密纹喷塑结构，铝质面板，配备直流数字电压表、直流稳压电源、计时器、直流数字电流表、温度控制器、加热器等设备，以及音乐片和直流电机等附加功能。

2. 实训桌：铁质双层亚光密纹喷塑结构，桌面采用防火、防水、耐磨高密度板，设有两个抽屉和四个万向轮，方便移动和固定。

3. 半导体制冷机组：由两片半导体制冷片、水冷头、散热排、水泵、水冷液、水管、有机玻璃水箱、传热铝板等组成，可直观展示水冷散热系统的工作原理和现象。

六、实训项目

1. 认识半导体制冷实训台：熟悉实训装置的结构和功能。

2. 热泵工作原理实训：了解半导体制冷片在热泵模式下的工作原理。

3. 热泵参数测试实训：测量和记录半导体制冷片在热泵模式下的相关参数。

4. 热机工作原理实训：了解半导体制冷片在热机模式下的工作原理。

5. 热机参数测试实训：测量和记录半导体制冷片在热机模式下的相关参数。
