一、技术性能概述

1. 输入电源：单相三线，220V±10%，50Hz，确保系统稳定运行。

2. 工作环境：适应于温度-10℃～40℃，相对湿度≤85%（25℃）的环境，海拔＜4000m，保证实训系统在各种环境条件下均能正常工作。

3. 装置容量：严格控制在≤1.5kVA，以优化能源消耗。

4. 安全保护：系统具备漏电压、漏电流保护功能，全面符合国家安全标准，确保实训过程的安全可靠。

二、系统结构与组成

1. 模块化设计：系统采用模块化设计，包括导轨式铝合金安装平台、空调系统、电冰箱系统以及电气控制系统等，便于学生分模块进行学习和操作。

2. 导轨式铝合金安装平台：由标准规格的铝合金工业型材构成，作为实训操作平台，上面安装了空调系统和电冰箱系统的核心部件。

3. 空调系统：涵盖空调压缩机、室内换热器、室外换热器、四通换向阀等关键组件，确保空调系统的完整性和功能性。

4. 电冰箱系统：包括冰箱压缩机、钢丝式冷凝器、冷冻室蒸发器等核心部件，确保冰箱系统的高效运行。

5. 电气控制系统：采用模块化设计，包含电源及仪表模块、热泵空调电气控制模块、冰箱温控控制模块等，实现系统的智能化控制。

三、系统关键组成单元

1. 电源及仪表模块：单相三线制220V交流电源供电，配备交流电压表和交流电流表，实时监测系统电压和电流。

2. 制冷系统压力检测单元：提供高精度真空压力表，分别测量空调和冰箱系统的高低压侧压力，确保系统压力稳定。

3. 电流型漏电保护装置：一旦发生漏电，迅速切断电源，保护人员和设备安全；同时设有热保护器件，对压缩机进行过热、过载保护。

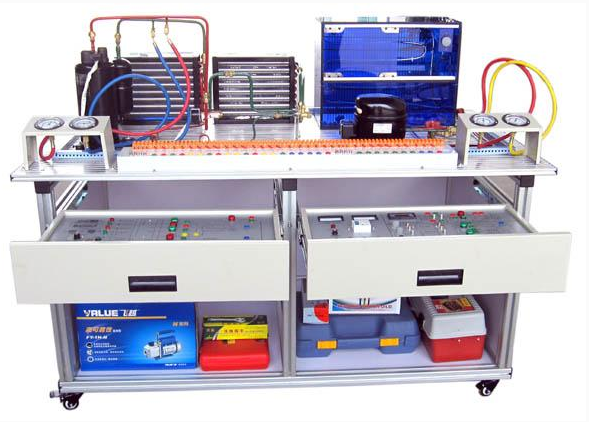

现代制冷与空调系统实训考核装置系统基本配置

1. 序号	名  称	技术参数及明细	数量
   1	铝型材实训平台	长×宽×高为1500mm×800mm×1200mm铝型材实训平台	1套
   2	空调系统模块	每套含旋转式压缩机、室内热交换器、室外热交换器、四通换向阀、节流装置、视液镜、空调阀等器件	1套
   3	冰箱系统模块	每套含活塞式压缩机、钢丝式冷凝器、冷冻室蒸发器、冷藏室蒸发器、节流装置、视液镜、电磁阀、干燥过滤器等器件	1套
   4	电源及仪表模块	AC220V电源供电，交流电压表0～130V、交流电流表0～5A	1套
   5	冰箱电子温控电气控制模块	提供东芝GR-204E电子温度控制模块，可控制直冷式双门电冰箱	1套
   6	冰箱智能温控电气控制模块	单片机控制、双温控；具有LCD液晶显示功能、智能控温	1套
   7	空调电气控制模块	提供空调通用控制模块，具有温度显示、制冷、制热、通风、除湿控制功能	1套
   8	专用制冷工具	CT2000胀管扩口器、	各1套
   		CT536GF双表修理阀、
   		TW-1A旋片式真空泵、
   		CT336螺纹顶针加液管、
   		CT274割管刀、
   		CT368弯管器、
   		2升便捷手提式焊炬、
   		外英内公转接头、
   		导线、

四、实训项目

1. 空调系统实训项目：

• 管路设计：学习空调系统管路的设计，包括管路距离、弯管、扩管等技术操作。

• 系统组装：根据设计要求，将管路安装到对应部件，并进行保压、检漏。

• 系统接线：判断空调压缩机的绕组，完成线路铺设和连接。

• 系统调试：进行抽真空、加注制冷剂、电气调试和工况调整，确保系统正常运行。

2. 电冰箱系统实训项目：

• 管路设计：学习冰箱系统管路的设计，包括管路距离、弯管等技术操作。

• 系统组装：将设计好的管路安装到对应部件，并进行保压、检漏。

• 系统接线：判断冰箱压缩机的绕组，完成线路铺设和连接，确保冰箱系统能够正常启动和运行。
