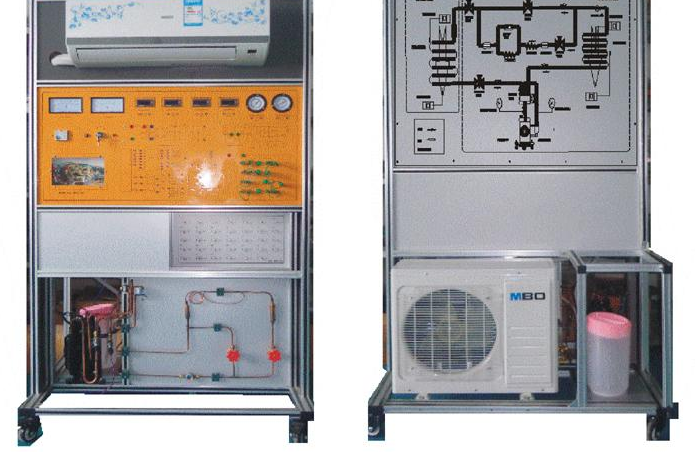

变频空调控制实训考核装置

变频空调控制实训考核装置

一、引言

为满足职业教育领域对制冷技术人才的专业培训需求，我们依据教育部“振兴21世纪职业教育课程改革和教材建设规划”的要求，设计并推出了这款空调制冷制热实训考核装置。它紧密围绕制冷技术的教学与实训需求，旨在培养学生的实际操作能力和职业素养。

二、装置特点

1. 真实机组，接轨市场：装置采用与市场主流品牌相同的真实格力制冷机组，具有制冷、制热、通风、除湿等多项功能，确保学生所学与实际工作无缝对接。

2. 一体化设计，系统完整：整合了制冷系统、电气控制系统和故障模拟系统，结构清晰、紧凑，便于学生全面了解和掌握空调系统的运作原理。

3. 直观展示，易于理解：通过实物展示和原理图说明，使学生能够直观地了解热泵型分体空调的系统结构和工作原理，加深对专业知识的理解。

4. 动手实践，提升技能：设有电气控制线路接线区域，学生可亲手进行电气连接和压缩机绕组判断等操作，提升实际操作能力。

5. 故障模拟，实战演练：可模拟多种常见故障，学生通过分析故障原因、确定故障范围并进行排故，锻炼解决实际问题的能力。

三、技术性能

1. 输入电源：单相三线 AC220V ±10% 50Hz

2. 装置容量：＜1kVA

3. 外形尺寸：1100mm×700mm×1610mm

4. 制冷剂类型：R410

5. 安全保护：具备漏电压、漏电流保护装置，符合国家安全标准。

四、设备配置功能

1. 实训台：采用铝合金双层亚光密纹喷塑结构，结构坚固，便于观察和操作。

2. 故障设置与排除：教师可在故障设置单元内设置多种故障，学生则通过故障排除单元进行分析和排除。

3. 空调整机单元：包括蒸发器、冷凝器、压缩机等关键部件，与实际空调系统完全一致。

4. 电气控制系统：提供交流电源控制、制冷系统压力检测、温度检测等功能，满足实训需求。

5. 模拟故障设置：涵盖制冷故障和电气故障两大类，模拟真实工作环境中的常见问题。

五、空调器运行数据分析系统

1. 快速故障定位：系统可快速定位空调故障发生的电路部分。

2. 通信数据监听：可监听空调机与外界的通信数据。

3. 模拟内外机通信：模拟室内机和室外机之间的通信数据，实现内外机的控制。

4. 运行状态监测：实时监测空调的运行状态，读取各传感器的实时温度。

5. 数据测量：测量空调运行中的各项数据，如电压、电流、温度等。

六、故障模拟案例

1. N2线圈断开：模拟变压器T的副边N2开路，整机不工作的情况。

2. 桥式整流桥堆断开：模拟+12V无输出，整机不工作的情况。

3. 7805稳压块输出断开：模拟+5V无输出，整机不工作的情况。

4. 红外接收管1脚断开：模拟红外接收管无电源输入，无法接收遥控信号的情况。

5. X105温度传感器电阻断开：模拟室内环境温度很高时，空调只能制冷不能制热的情况。
