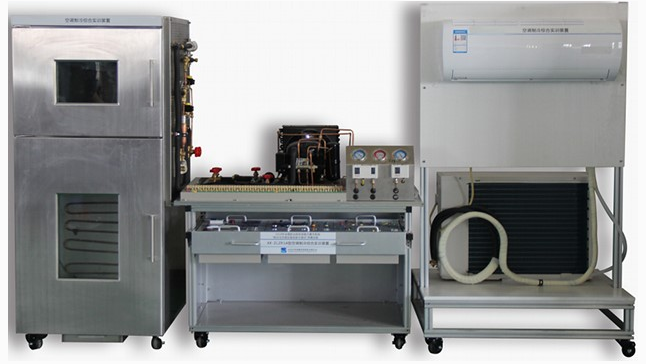

空调制冷综合实训装置
一、空调制冷综合实训设备概述
本空调制冷综合实训设备集成了空调系统与双温冷库系统，旨在提升学生的综合职业能力，包括管路设计与安装、电气接线、工况调试、故障诊断与维修以及制冷工具的使用等。设备由电气控制系统和管路系统构成，两者相互独立，通过智能故障考核功能，为学生提供空调和双温冷库电气控制系统的实训考核。
二、设备特点
空调与双温冷库系统综合实训。
电气控制与管路系统独立设计。
配备智能故障考核功能，强化实训效果。
三、功能描述
实训功能全面，包括安装、检漏、保压、抽真空、充注制冷剂、电控系统接线及系统运行调试等。
模块化设计，便于电气测试、接线、调试运行操作及管路设计安装实训。
直观展示空调与双温冷库的制冷系统结构与工作原理。
采用新型连接软管，提高系统气密性，配备专用连接工具。
双温冷库系统配备热回收模块，实现节能环保。
配备冷媒回收机和回收瓶，支持制冷剂循环利用。
配置压力表和温度检测仪，方便系统监测与分析。
四、技术参数
工作电源：单相三线 AC220V ±10%，50Hz。
环境温度：－5℃-40℃。
相对湿度：≤85﹪（25℃）。
整机功耗：＜1.5KW。
外形尺寸：
冷库机组、电控系统安装平台 ≥ 1200mm×800mm×750mm。
双温冷库柜体 ≥ 720mm×750mm×1650mm。
空调器安装平台 ≥ 1200mm×800mm×1700mm。
电源总开关带漏电保护功能，IΔn≦30mA，时间≦0.1S。
五、结构及配置
空调器安装平台：
铝型材框架设计，包括模拟墙和底座，便于空调室内外机的安装与实训。
可根据实际技术要求和规范进行安装与连接操作。
冷库机组、电控系统平台：
铝型材主框架搭配钣金板，桌面采用工业铝型材拼接而成，便于安装实训部件和设备。
配备抽屉与存放柜，用于存放电气控制实训模块、制冷专用工具等。
接线区采用端子排和护套插孔结合，便于电气连接与过渡。
冷库机组采用泰康制冷机组，包含全封闭压缩机、冷凝器等，制冷剂为R134A。
电源及考核模块包含漏电保护开关、数显电压表、数显电流表等，以及智能故障考核器，支持故障设置、考核等功能。
五、配置清单
序号 | 名称 | 主要配置及规格 | 数量 |
1 | 双温冷柜制冷系统 | 不锈钢冷库柜体（尺寸720mm×750mm×1650mm）、风冷冷凝机组（AE4456）、冷风机（DE-2.5）、高压压力表（HS-OG-3.8L）、低压压力表（HS-OG-1.8L）、电磁阀（1/4″）、干燥过滤器（DFS-052S）、视液镜（SGS-1/4）、止回阀（CV-10）、膨胀阀（TN2）、蒸发压力调节阀（KVP12）、能量调节阀（KVC12）、高低压压力控制器（KP15）、冷凝压力控制器（KP1）、光管式蒸发器等。 | 1套 |
2 | 空调器系统 | 空调器安装平台：1200×800×1700mm 空调器：1P热泵型分体壁挂式冷暖变频空调器 | 1套 |
3 | 冷库机组、电控系统安装平台 | 1200mm×800mm×750mm（另配1110mm×600mm×18mm安装木板1块） | 1台 |
4 | 模块 | 控制挂箱电源及考核模块 、 双温冷库电气控制模块 、温度控制及采集模块 | 1套 |
5 | 热回收系统 CV-6止回阀 | 1个 | |
6 | 不锈钢热回收水箱 | 275mm ×80mm ×140mm | 1套 |
7 | 管路固定板 | 110mm×75mm | 2套 |
8 | 电磁阀 | 1/4" | 2套 |
9 | 冷媒回收机 | VRR12L | 1台 |
10 | 冷媒回收瓶 | 12L | 1个 |
11 | 数字真空计 | VMV-1 | 1台 |
12 | 加液管小球阀 | 内1/4*内1/4 | 1个 |
13 | 冷媒电子秤 | VES-50A | 1个 |
14 | 径向压力表 | -0.1~1.8MPa | 2套 |
15 | 接触式测温仪 | HT9815 | 1套 |
16 | 软管压接钳 | RKY-162 | 1套 |
17 | 裁管刀 | PC-206 | 1把 |
18 | 洛克环压接钳 | SDY-25BW（含密封液） | 1套 |
19 | 水平尺 | 300mm 91611 | 1把 |
20 | 数显量角器 | 0~200mm | 1把 |
21 | 冷媒检漏仪 | XP-1A | 1台 |
22 | 旋片式真空泵 | FY-1C-N | 1台 |
23 | 胀管扩孔器 | CT-2000 | 1套 |
24 | 偏心型扩孔器 | VFT-808 MIS（含割刀） | 1套 |
25 | 弯管器 | 1/4"、3/8" | 各1把 |
26 | 维修双表1 | VMG-2-R134A-B（含三色加液管） | 1套 |
27 | 维修双表2 | VMG-2-R410A-B（含三色加液管） | 1套 |
28 | 制冷剂 | R134a | 3kg |
29 | 倒角器 | VRT-301 | 1个 |
30 | 充电式手枪钻 | 1把 | |
31 | 木工开孔器 | Φ60 | 1个 |
32 | 钻头 | 3mm | 1个 |
33 | 内六角扳手 | 5mm、8mm | 各1把 |
34 | 活动扳手 | 250mm | 2把 |
35 | 十字螺丝刀 | 6*100 | 1把 |
36 | 卷尺 | 3m | 1把 |
37 | 移动式挂线架 | 1个 | |
38 | 跨接线 | 800mm（红色） | 5根 |
800mm（黑色） | 3根 | ||
800mm（黄绿双色） | 2根 | ||
52-800mm（蓝色或绿色） | 65根 | ||
39 | 使用说明书 | 1本 | |
40 | 智能考核专用下载线 | 1根 | |
41 | 串口下载线 | 1根 | |
42 | 强磁铁 | 4块 | |
43 | 塑料胀塞 | 网孔板用 | 100个 |
44 | 自攻螺丝钉 | 4*30（含平垫 ） | 50个 |
45 | 铜管堵头 | φ6，30个；φ10,20个 | 1套 |
46 | 温度传感器 | PT100 | 8个 |
47 | 保险管 | 10A | 5个 |
48 | 转接头 | 外1/4*外1/4 | 1个 |
49 | 外1/4*外3/8 | 1个 |
