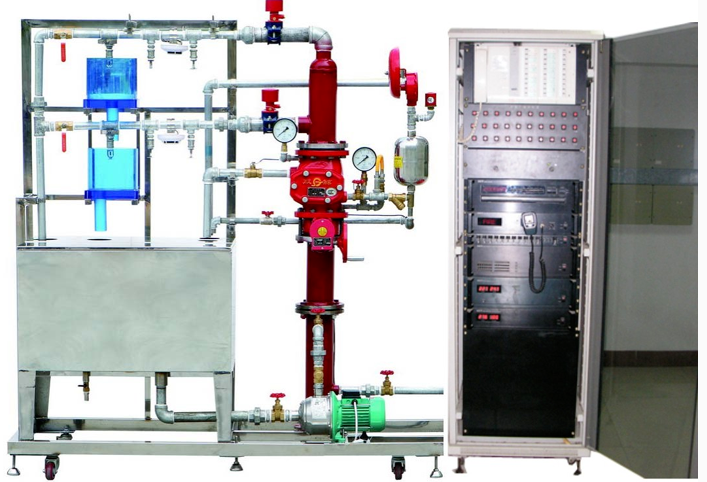

自动消防报警喷水灭火系统实训装置

自动消防报警喷水灭火系统实训装置

一、系统概览

“智能消防报警与喷水灭火实训系统”参照《自动喷水灭火系统设计规范》等相关标准精心打造。此系统不仅涵盖了喷水灭火系统的核心结构，还具备火灾探测、报警以及现场灭火的全套功能。该系统能够直观展示喷淋灭火系统的关键设备构成和系统工作原理，为学习者提供一系列演示性实训项目。通过操作此装置，学生将深入了解楼宇中喷水灭火系统的结构，掌握主要灭火设备的应用，并对湿式报警阀、探测器、智能型输入输出模块等设备有深入的认识。

该系统不仅能进行模拟火灾和报警联动操作演示，还支持系统设置、联动编程、线路设计与连接、联网以及故障判断与排除等实训项目，为学习者提供全面的实践体验。

该系统特别适用于《建筑灭火系统》、《楼宇给排水系统》及《楼宇消防控制系统》等专业课程的中职业院校实训教学。

二、系统特性

1. 喷淋启动的灵活性：在系统自动控制失效时，提供手动启动喷淋泵的选项，确保灭火工作的顺利进行。

2. 强大的联动性：配备大型消防报警主机，实现火灾报警与灭火系统的联动控制。

3. 耐用与稳定性：喷淋模型框架和水箱等主要部件采用不锈钢材质，确保系统不易生锈和老化；喷淋泵等关键设备选用国内知名品牌，保证系统运行的稳定性。

4. 产品认证：湿式报警阀、水流指示器、压力开关、报警主机等设备均通过国家强制性产品认证，品质可靠。

三、技术参数

1. 输入电源：三相四线～380V±10% 50Hz，确保系统稳定运行。

2. 环境温度：+4℃～+45℃，适应各种实训环境。

3. 装置容量：＜4kVA，实现高效能低功耗。

4. 外形尺寸：模型部分：1800mm×720mm×1800mm；控制系统部分：800mm×600mm×1800mm，提供足够的操作空间。

5. 安全保护：系统内置漏电自动保护装置，确保用户安全。

四、实训项目

1. 系统结构与设备认知：让学生全面了解系统的组成和关键设备。

2. 喷淋灭火系统仿真软件操作：学习软件的安装与使用，提升软件操作能力。

3. 喷淋灭火系统伺应状态操作：熟悉系统待机状态的操作与管理。

4. 喷淋灭火系统调试：学习如何调试系统，确保系统正常运行。

5. 火灾探测与报警：掌握火灾探测器的安装、连接与报警操作。

6. 喷淋灭火操作：模拟实际灭火过程，提升学生应对火灾的能力。

7. 系统综合操作训练：通过综合实训项目，提升学生系统操作能力。

8. 报警控制器等设备的安装与连接：学习关键设备的安装与连接方法。

9. 火灾显示盘的使用：学习火灾显示盘的安装、连接与使用方法。

10. 火灾探测器的安装与连接：熟悉各种火灾探测器的安装与连接流程。

11. 智能输入输出模块的安装与连接：掌握智能输入输出模块的安装与连接技巧。

12. 元件地址编码设置：学习如何为系统元件设置地址编码。

13. 系统管理操作：熟悉系统的日常管理与维护。

14. 数据查询操作：学习如何通过系统查询相关数据。

15. 设备启停操作：掌握系统中关键设备的启停方法。

16. 单点操作：学习对系统进行单点控制的方法。

17. 联动编程：掌握如何通过编程实现系统的联动控制。

18. 线路故障判断与处理：学习如何诊断和解决线路故障。

19. 程序设置错误的判断与纠正：提升学生在系统编程中的错误纠正能力。

20. 简易应用系统设计与安装：学习如何设计并安装一个简易的消防应用系统。

21. 喷淋灭火与消防报警系统联动：掌握喷淋灭火系统与消防报警系统的联动控制方法。

五、核心配置解析

1. 尊贵型电脑工作站
   我们的尊贵型电脑工作站采用了独特的铝木结合结构，桌面选用了高级防火、防水、耐磨的高密度板材，确保了结构的稳固性和外观的优雅。这款工作站还特别配备了四个带有锁紧功能的万向轮，方便您在不同实训室间轻松移动和固定，极大地方便了布局调整。

2. 高级灭火控制系统
   我们引进了先进的灭火控制系统，其中的火灾报警控制器（联动型）功能强大，拥有192×64点阵液晶显示，能够同屏显示多达4行12列的汉字信息。此外，控制器还允许现场编辑总线设备的各种参数，包括区、层、状态、类型和安装位置等。其256条事件记录功能，能够实时记录并随时查阅控制器的各种运行事件。

2.1 智能火灾显示盘
火灾显示盘通过RS485通讯总线与火灾报警控制器实现无缝连接，实时展现本楼层的消防事件信息，确保工作人员能够迅速、准确地做出反应。

2.2 高效模块配置
我们配备了高性能的输入模块和控制模块，输入模块负责精准检测如压力开关等信号，而控制模块则用于精确控制排烟阀、送风阀、卷帘门等设备，确保整个系统的高效运行。

2.3 联动盘现场接口
联动盘现场接口设计独特，采用三线控制方式，接线简洁，方便实现启停回答功能。同时，提供电平输出和脉冲输出两种输出控制方式，满足不同场合的需求。

2.4 紧急报警装置
我们配备了手动报警按钮和消防栓按钮，一旦发生火灾，只需简单操作即可向控制器发送火警信号，同时启动相应的消防设备。

2.5 声光报警与警铃
现场一旦接收到控制信号，声光报警器和警铃会立即发出强烈的声音和光信号，提醒现场人员注意并采取相应的安全措施。

2.6 电子编码器
我们采用先进的电子编码器，能够轻松完成现场设备的编码、设备类型与灵敏度的更改等功能，极大地方便了系统的维护和管理。

3. 喷淋灭火系统实训模型
   我们的喷淋灭火系统实训模型采用全不锈钢制作，保证了设备的耐用性和稳定性。该模型能够模拟两层大楼的喷淋灭火系统，包括喷淋水泵、气压罐、湿式报警阀等关键设备，为学员提供了真实的实训环境。

4. 先进的监控软件
   我们配备了先进的监控系统软件，能够实时监控和管理整个灭火系统，确保系统的稳定运行和高效响应。
