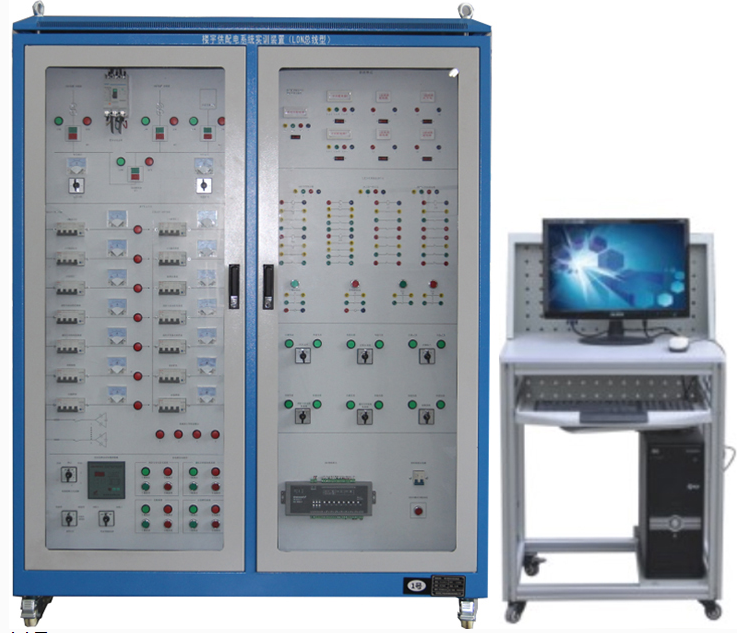

楼宇供配电技术实训装置

楼宇供配电技术实训装置

在楼宇智能化专业的教育中，建筑供配电技术作为一门核心课程，其实践教学的重要性不言而喻。随着近年来生源质量的波动和理论课时的缩减，实践教学在深化和巩固学生专业知识、提升实际工作能力方面愈发显得关键。因此，完善和优化供配电技术的实践教学体系，对于培养学生的专业技能和适应行业需求具有重要意义。

一、实训系统功能概述

本实训系统由供配电硬件系统、供配电监控系统和实训部分三大部分构成，旨在为学生提供一个全面、真实的楼宇供配电系统操作环境。系统具有以下功能：

1. 供电功能：采用两路三相四线400V进线，确保系统的稳定运行，并在一路电源故障时，另一路备用电源能够自动投入，保障楼宇供电的连续性。

2. 电量监测：通过电量传感器实时监测整个用电系统的总电量参数，如进线三相电流和总功率、配电母线三相电压以及各配电线路电流等。

3. 数据采集与控制：下位机部分采用DDC控制模块实现数据采集与控制，确保系统的高效运行和灵活控制。

4. 监控与管理：上位机部分采用力控组态软件，通过LONWORKS总线与下位机DDC控制器通信，实现供配电系统的整体监测、数据分析和故障告警等功能。

5. 实验室安全管理：通过电源管理终端和APP软件，实现实验室电源的安全管理和远程控制，提高实验教学的安全性和便捷性。

二、技术规格

本系统严格遵循相关技术标准，确保系统的稳定性和安全性。具体技术规格如下：

1. 输入电源：三相四线（AC 380V±10% 50Hz），适应不同楼宇的供电需求。

2. 工作环境：温度-10℃-+40℃，相对湿度<85%，海拔<4000m，确保系统在各种环境下都能稳定运行。

3. 装置容量：<5.0kVA，满足一般楼宇的供电需求。

4. 安全保护：具有漏电自动保护功能，确保实验过程中的人员和设备安全。

三、实践教学内容

通过本实训系统，学生可以完成以下实践教学内容：

1. 配电设备认知：学习常用配电设备的结构和功能，掌握其应用方法。

2. 电量监测与控制：学习电量传感器的使用方法，掌握供配电系统的电量监测和控制技术。

3. 系统运行与调试：通过模拟楼宇供配电系统的运行，学习系统的运行方式和调试方法。

4. 联动控制：学习供配电系统与消防自动报警系统等其他系统的联动控制方法，提高系统的整体性和智能化水平。

5. 监控系统操作：学习供配电监控系统的操作和管理方法，提高系统的管理效率和安全性。
