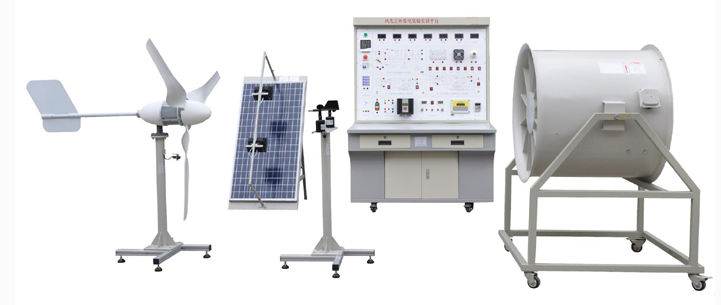

风光互补发电教学实验实训平台

风光互补发电教学实验实训平台

一、产品概述

本产品是一款集太阳能发电与风力发电于一体的新型教学实验系统，专为教学演示与实验设计。它不仅能完成风力发电和太阳能发电的相关实验，还能进行基站的供电及并网逆变电源系统集成的操作。这一系统有助于学生深入理解风力发电及太阳能光伏发电系统的理念、系统集成原理、单元组成以及部件认知，同时提升他们在工程实际应用中的技能。

二、产品特色

1. 系统实验平台集成了室内温/湿度仪、风速测量和光照度测量系统，使得实验操作更为直观，用户能够实时了解环境参数。

2. 系统采用先进的32位数字化DSP技术，对蓄电池的充放电进行智能化的管理，确保电池的安全与高效使用。

3. 系统配备了DC-AC并网同步电源，采用高频脉冲调制技术，具备小体积、高效率和高功率因数输出的特点，满足各种应用需求。

4. 系统面板上配备了直观的数字表和液晶显示，方便用户随时了解当前系统的工作状态，便于监控和调整。

5. 系统上配备的离网电源可输出交流110V/220V纯正弦波交流电能，满足各种设备的用电需求。

6. 风光互补并网发电实训系统可方便学生进行拆装移动，操作简便，且运行时无噪音、无污染，非常适合学校实验室和培训机构使用。

7. 系统增加了市电与风光互补发电切换模块，使实验更具操作性，能够模拟真实场景下的电源切换过程。

8. 系统还增加了分布式供电原理与实验电路，有助于学生进一步了解新知识，拓展他们的学习领域。

三、技术规格参数

1. 系统规格方面，本产品工作电压为12/24V DC和220VAC，最大电流为50A，最大功率达到900W，适应各种实验和教学需求。

2. 单晶硅太阳能电池组件尺寸为68010828mm×2，最佳功率为90W×2，具有优良的光电转换效率。

3. 风机力发电机额定功率为400W，额定电压为12/24V，额定电流为33.3/16.7A。风轮直径大，启动风速低，适应不同环境条件下的风力发电需求。

4. 模拟风洞模块具备大风量、高风压和可调风速等特点，可模拟不同风力条件下的实验环境。

5. 风光互补控制器工作电压为24VDC，充电功率为1000W，具有过充、过放、开路、过载等多重保护功能，确保系统的安全稳定运行。

6. 离网逆变电源直流输入电压范围为19～28VDC，额定输出功率为600W，输出电压为110/220VAC纯正弦波，具备高效率、低失真率等特点，满足各种设备的用电需求。

四、教学及研究实训项目

2、1、永磁同步风力发电机系统运行过程风能量变换演示和实验

实验1、风力发电基础理论原理性实验

实验2、风力发电系统设计实验

实验3、风力发电控制技术实验

实验4、风力发电相关测量技术实验

实验5、风力发电基础理论与应用技术仿真实验

实验6、发电机转速与输出电压关系实验

实验7、发电机转速与输出电流关系实验

实验8、发电机转速与输出频率关系实验

实验9、风速即转速与出功率关系实验

2、2、太阳能电池控制运行过程光能量变换演示和实验

实验1、光伏电池的伏安特性；

实验2、光伏发电的负载特性测试；

实验3、光伏电池输出功率与入射角的关系；

实验4、输出功率与光照强度的关系；

实验5、最大功率点跟踪实验测试；

实验6、控制器原理实验；

实验7、蓄电池充放电控制实验；

实验8、蓄电池保护实验；

实验9、光伏阵列设计实验；

实验10、太阳能照明系统设计；

实验11、太阳能系统电器负载实验；

实验12、综合实验；
