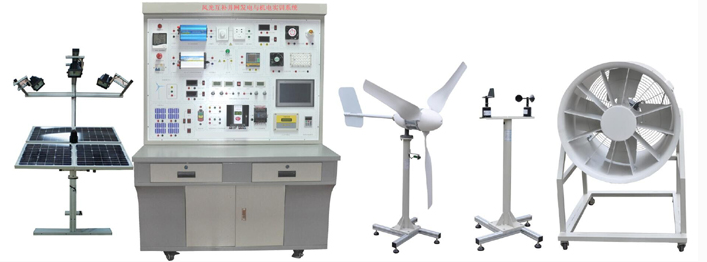

风光互补离（并）网发电实训系统

风光互补离（并）网发电实训系统

1、系统规格

本系统采用先进的电力电子技术，具备高效稳定的性能。系统最大电压为DC12V和AC220V，最大电流为10A，从而实现了600W的系统最大功率，确保了电源的稳定供应。

2、太阳能电池板

太阳能电池板采用阵列组装形式，由4块（或更多）小型太阳能电池板组成，可灵活选择并接或串接方式，提供大电流或大电压的两种太阳能电池板组网方式。电池板材质为单晶硅/多晶硅，最大输出功率为4*10W。开路电压和短路电流根据连接方式有所不同，为系统提供了稳定的电力来源。

3、风力发电机

风力发电机额定功率为400W，额定电压为12/24V，额定电流为33.3/16.7A。风轮直径达到1.65m，启动风速为1.5m/s，额定风速为9.6m/s，安全风速为35m/s。采用永磁同步发电机，风叶旋转方向为顺时针，风叶数量和材料均经过精心设计，以确保高效的风能转换效率。

4、模拟风洞模块

模拟风洞模块具备高风量和高风压特性，风量达到32073 mз/h，风压为388Pa。转速为1440 r/min，功率为2.2kW。其可调风速范围为0～13级连续可调，为测试风力发电机性能提供了可靠的模拟环境。

5、风光互补控制器

风光互补控制器作为系统的重要组成部分，具有多项重要功能。工作电压为12/24V，充电功率Pmax为1000W，光伏功率Pmax为350W，风机功率Pmax为550W。采用PWM脉宽调制充电方式，充电最大电流为35A。具备过放保护、过放恢复、输出保护等多种保护功能，确保系统的稳定运行。同时，控制器还具备丰富的工作模式，如光控、光控+延时、通用控制等，满足不同应用场景的需求。

6、并网逆变器

并网逆变器作为将直流电转换为交流电的关键设备，具有输出电压稳定、波形纯正的特点。输出电压范围为AC 180-260V，工作电压为10.8 - 28V，额定输出功率≥400W。输出波形为正弦波，失真度≤3﹪，输出频率为47-55Hz。LED方式显示工作状态，方便用户随时了解逆变器的工作情况。

二、实训内容

1、太阳光电实习教学模块实验内容：

实验一 太阳能电池发电原理实验

实验1-1 太阳能光电板能量转换实验

实验1-2 环境对光电转换影响实验

实验二 太阳能电池光电系统直接负载实验

实验三 光电控制型太阳能系统发电实验

实验3-1 光电型控制单元工作原理实验

实验3-2 光电型控制单元充放电保护实验

实验四 交通警示灯模块设计实验

实验五 太阳能系统负载实验

实验六 综合实验

实验七 太阳能电池基本特性测试实验

实验八 外部扩充DC转AC外接电器实验

实验九 单晶太阳能电池I-V特性曲线实验

实验十 离网逆变器设计实验

实验十一 离网逆变器工作特性实验

实验十二 离网逆变器带载及保护实验

实验十三 并网逆变器设计实验

实验十四 并网实验

实验十五 追日原理与追日过程实验

2、风力电实习教学模块实验内容：

实验一、风力发电基础理论原理性实验

实验二、风力发电系统设计实验

实验三、风力发电控制技术实验

实验四、风力发电相关测量技术实验

实验五、风力发电基础理论与应用技术仿真实验

实验六、发电机转速与输出电压关系实验

实验七、发电机转速与输出电流关系实验

实验八、发电机转速与输出频率关系实验

实验九、风速即转速与与出功率关系实验

3、PLC实训内容

实验一 STEP 7软件安装及注意事项

实验二 SIMATIC管理器

实验三 SIMATIC Manager自定义

实验四  PG/PC接口设置

实验五 用PLC控制三相交流异步电动机起/停

实验六 PLC系统的硬件组态及程序编制

实验七 基本逻辑指令的应用

实验八 定时器、计数器的应用

实验九 技能训练，人行横道控制

实验十 模拟量的控制

实验十一 顺序控制系统控制方法的设计

实验十二 步与步的动作

实验十三 PLC通信

4、触摸屏实训内容

实验一 组态软件应用及界面设计

实验二 上传、下载文件

实验三 曲线图、柱状图、圆形图、动态图

实验四 数字输入和文数字显示

实验五 历史资料显示

实验六 系统控制读写

实验七 控制系统中触摸屏的画面

实验八 状态图

实验九 控制系统中PLC的程序

三、系统基本配置单
