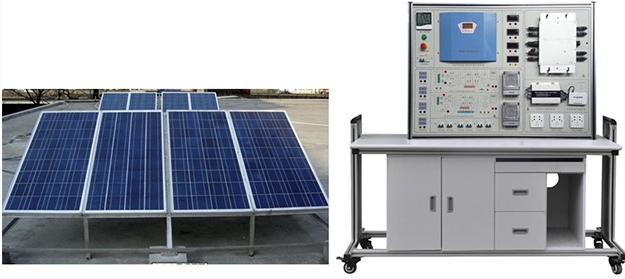

楼宇新能源实训装置（光伏发电系统）
光伏发电系统，其核心在于利用太阳能电池的转换特性，将太阳能直接转化为电能。而楼宇新能源实训装置，在光伏发电系统的基础上，进一步融入了智能楼宇的相关接口设计，使得该装置不仅能进行光伏发电的基本实验，还能模拟楼宇环境中的实际应用场景。
装置的核心组件包括太阳能电池、蓄电池、控制器以及逆变器。这些组件的协同工作，确保了系统的稳定运行与高效发电。特别是其独特的离网发电和并网发电功能，不仅丰富了实验内容，也为学生提供了更多实践操作的机会。
该实训装置的研发，紧密围绕新能源教学大纲的实训教学需求，旨在帮助学生深入理解太阳能光伏发电的基本原理，并掌握光伏工程应用的关键技能。因此，它广泛应用于高等院校、高职院校的电气工程及自动化、机电一体化技术、计算机控制技术、电力系统自动化技术、电子信息工程和能源动力及新能源生产企业等领域。
楼宇新能源实训装置（光伏发电系统）特点
该实验台的设计独具匠心，各功能模块独立性强，便于灵活组合与扩展，使得实验内容丰富多彩。同时，系统可轻松组成离网发电系统或并网发电系统，满足了不同实验需求，增强了实验的灵活性。
值得一提的是，该装置所采用的发电设备与实际工程中的设备一致，这使得实验更具应用价值和实用性。此外，实训装置采用工业铝型材制作，实训屏则选用工业铝合金型材滑道，确保了装置的坚固耐用和美观大方。
楼宇新能源实训装置（光伏发电系统）技术指标
多晶硅太阳能电池组：
峰值功率：每块达到250W，确保高效的光电转换效率。
最大功率电压：35VDC，稳定输出，适应多种应用场景。
最大功率电流：6.12A，电流输出稳定，满足系统工作需求。
开路电压：42V，保证了电池组在开路状态下的电压稳定性。
短路电流：6.09A，短路情况下电流控制得当，确保系统安全。
组件数量：共4块，模块化设计，方便安装与维护。
直流输入参数 | |
最大输入功率[W] | 1500 |
最大输入电压[V] | 72 |
额定直流电压[V] | 48 |
MPP电压范围[V] | 25-62 |
满载MPP电压范围[V] | 25-70 |
启动电压[V] | 22 |
关断电压[V] | 75 |
最大输入电流[A] | 55 |
MPP追踪数量 | 4 |
直流输入路数 | 4 |
交流输出参数 | |
最大输出功率[W] | 1500 |
额定输出功率[W] | 1200 |
额定电网电压[V] | 220/230/240 |
额定电网频率[Hz] | 50/60 |
最大输出电流[A] | 12.0 |
电网电压范围*[V] | 185-276 |
电网频率范围*[Hz] | 45-55/55-65 |
功率因数 | >0.99 |
总电流谐波畸变(THD) | <2% |
启动并网功率[W] | 30 |
夜间自消耗[W] | <1 |
待机损耗[W] | 6 |
交流连接类型 | 即插即用端子 |
最大效率 | 97.5% |
安全与保护 | |
直流绝缘阻抗监测 | 有 |
直流开关 | 可选 |
漏电流监控模块(RCMU) | 内部集成 |
电网监控及保护 | 有（孤岛效应） |
保护等级 | I (参考 IEC 62103) |
过压等级 | 电池板侧 II / 交流侧 III (参考 IEC 62109-1) |
参考标准 | |
安规标准 | EN 62109, AS/NZS 3100 |
电磁兼容标准 | EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4, EN 61000-3-2, EN 61000-3-3 |
并网标准 | VDE 0126-1-1, RD1699, EN5, C10/11, G83/2, UTE C15-712-1, AS4777, CQC, CEI 0-21 |
物理结构 | |
尺寸（宽x高x厚）[mm] | 370*305*38 |
重量[Kg] | 2.9 |
防护等级 | IP 65 (参考 IEC 60529) |
散热方式 | 自然冷却 |
安装方式 | 壁装悬挂固定 |
一般参数 | |
工作温度范围 | -40°C 至 +60°C(大于45℃降载) |
相对湿度 | 0% 至 98%, 无凝露 |
最高海拔 | 2000m |
噪音等级 | <0dB |
隔离类型 | 无变压器 |
数据通讯接口 | 电力线载波 |
