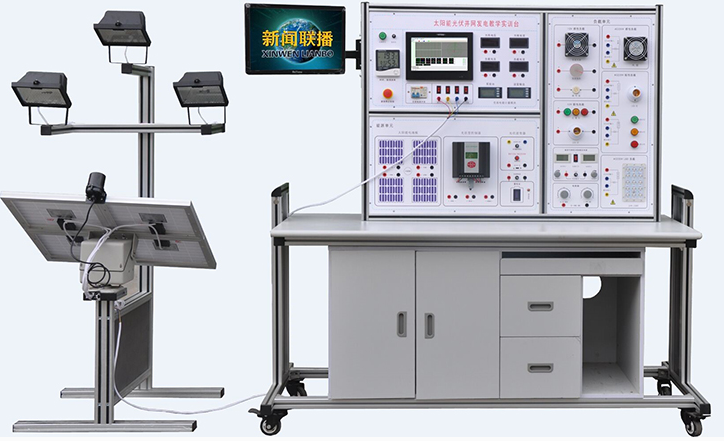

太阳能光伏发电系统实验实训台,太阳能光伏发电实验设备
一、系统概述
本实训装置专为职高、大学、研究生及企业技工提供太阳能发电技术的教学与培训。通过实际操作，学员能够深入了解太阳能发电系统的构成、工作原理及实际应用。
二、核心组件与技术参数
太阳能电池板
最大输出功率：4块×10W，实现大电流或大电压的组网方式。
开路电压：并联时21.24V，串联时4×21.24V。
短路电流：并联时4×0.75A，串联时0.57A。
自动跟踪单元
跟踪方式：双轴全自动，精度±0.5°。
水平与俯仰角度：360°与180°。
供电电源：DC 12V（控制器与电机）。
照度计
量程：自动切换，适应不同光照条件。
电压、电流、温度、湿度表
直流电压表：0-200V。
直流电流表：2A。
交流电压表：0-500V。
交流电流表：5A。
温度范围：-50℃-+70℃。
湿度范围：20%-90%。
蓄电池
容量：40Ah。
电压：12V。
环境监测模块
含有照度计、温度表、湿度表，及单片机时钟系统。
10寸工控一体机
CPU：Intel 1037U双核处理器。
主板：Intel M11工控固态节能主板。
内存：1G DDR3，最大支持8GB。
硬盘：24G SSD固态硬盘。
显卡、声卡、网卡等配置齐全。
电源：外置，宽幅电压。
显示屏与触摸屏：高清晰度，灵敏度高。
太阳能控制器（带报警功能）
实时显示输入、输出电压、电流、功率数据。
蓄电池电压动态监测。
太阳能发电逆变器
类别：正弦波逆变器。
输入电压范围：DC9.7-14.4V。
输出电压：AC220±5%和5V。
具有防反接、欠压、过压保护功能。
输出功率与峰值功率：100W与300W。
太阳能控制器技术指标
自动控制功能：过充、过放、电子短路、过载、防反接等。
充电效率优化：采用PWM充电方式，提高充电效率。
多种保护机制：欠压、超压、过载、短路等保护。
充电电流与电压精确监测。
负载单元
包含五组DC12V直流负载，包括感性负载（如直流风扇、电机、蜂鸣器）和阻性负载。
三、可完成的实验内容：
实验一 太阳能电池板特性实验系列
1-1、太阳能电池板开路电压测试实验
1-2、太阳能电池板短路电流测试实验
1-3、太阳能电板I-V特性测试实验
1-4、太阳能电池板最大输出功率计算实验
1-5、太阳能电池板填充因子计算实验
1-6、太阳能电池板转换效率测量实验
1-7、开路电压与相对光强的函数关系实验
1-8、短路电流与相对光强的函数关系实验
1-9、太阳能电池板P-V特性测试实验
1-10、太阳能电池板暗伏安特性测试实验
1-11、太阳能组件输出特性测试实验
1-12、串联电阻对填充因子的影响测试实验
1-13、并联电阻对填充因子的影响测试实验
1-14、太阳能电池光谱特性测试实验
1-15、太阳能电池板的串联开路电压测试实验
1-16、太阳能电池板的串联短路电流测试实验
1-17、太阳能电池板的并联开路电压测试实验
1-18、太阳能电池板的并联短路电流测试实验
1-19、负载特性测试实验
实验二 太阳能自动跟踪实验系列
2-1、逐日系统原理实验
2-2、太阳光跟踪定位传感器原理实验
2-3、环境对光伏转换影响实验
2-4、跟踪控制器操作实验
2-5、传动执行机构接线实
2-6、太阳能光控跟踪实验
2-7、太阳能光控-时控跟踪实验
2-8、太阳能电池组件环境监测实验
实验三 太阳能蓄电池控制器实验系列
3-1、太阳能蓄电池充电控制实验
3-2、控制器充放电保护实验
3-3、蓄电池电压、电流测试实验
3-4、蓄电池电量估测实验
3-5、控制电池电流流入、输出实验
3-6、控制器环境温度测量实验
3-7、控制器光控-时控输出实验
实验四 太阳能应用实验系列
4-1、太阳能交、直流风扇实验
4-2、太阳能路灯实验
4-3、太阳能警示灯实验
4-4、太阳能充电器实验
4-5、太阳能可变阻抗负载实验
实验五 太阳能负载实验系列
5-1、最大输出电流实验
5-2、最大输出功率实验
5-3、在不同恒压状态下电流特性
5-4、在不同恒流状态下电压特性
实验六 太阳能光伏逆变器实验系列
6-1、逆变器的工作原理分析实验；
6-2、输出电压、电流测试实验；
6-3、最大输出功率的估算实验；
6-4、过载或短路保护演示实验；
6-5、输入电压防反接演示实验；
6-6、输入电压范围测试实验；
6-7、转换效率计算实验；
