PLC可编程控制器实验装置

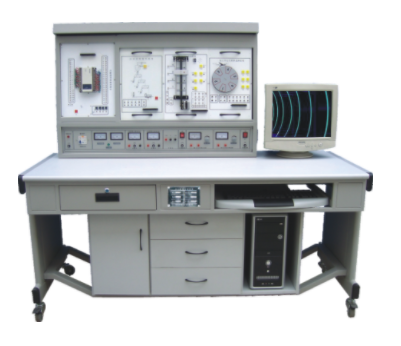

 KCPLC-04A型PLC可编程控制器实验装置

一、产品概述

PLC可编程综合实训装置是一种面向自动化技术专业教育和技能培训的先进设备。本装置旨在提供一个高度集成、功能全面的实训平台，通过模拟真实工业环境，使学生和工程师能够熟练掌握PLC编程、控制系统设计、网络通信技术以及自动化设备的维护和管理。

二、产品特点

• 模块化设计：装置采用模块化设计，方便组合和扩展，满足不同层次和专业的实训需求。

• 网络实训教学：支持多种通信协议，实现PLC与电脑、触摸屏以及其他设备的网络互联，便于进行远程监控和调试。

• 高仿真度：配备虚拟仿真实训软件，实时模拟工业现场控制，提高实训的真实感和有效性。

• 安全性高：装置内置多重安全保护机制，确保实训过程的安全可靠。

三、技术参数

• 装置容量：1.48KVA

• 外形尺寸：1850mm×750mm×1450mm

• 工作环境：温度-10℃～+40℃，相对湿度＜85%(25℃)

• 输入电源：三相五线制～380V±10%，工频50Hz

• 安全保护：具备漏电压、漏电流保护装置，符合国家安全标准

四、基本配置及功能

1. PLC单元

• 主机：高性能PLC主机，支持多种通信协议和扩展模块。

• 信号转接板：实现主机I/O信号的转接和扩展，方便实训接线。

2. 触摸屏单元

• 彩色触摸屏：7寸彩色触摸屏，用于显示和控制实训装置的运行状态。

3. 以太网交换机

• 工业级交换机：10/100MBIT/S以太网交换机，支持多种拓扑结构，用于构建实训网络。

4. 变频调速单元

• 变频器：采用高性能变频器，实现电机的无级调速和精确控制。

5. 小车运动（直流）控制单元

• 运动控制：通过PLC编程和传感器检测，实现小车的精确运动控制。

6. 单容水箱实训模型

• 液位控制：模拟真实水箱环境，通过PLC实现液位的开关和PID闭环控制。

7. 实训组件

• 电源挂箱：提供多种电源输出，为实训装置提供稳定可靠的电源支持。

• 实训结合挂箱：支持虚拟仿真实训，实现与PC计算机的实时通信和数据传输。

8. 电工基础实训单元

• 电机控制：通过交流接触器、继电器等电气元件，实现电机的正反转、启停等控制功能。

9. 三相交流电机

• 高性能电机：40W三相交流电机，满足实训装置的动力需求。
