一、多核CPU单片机实验箱概述

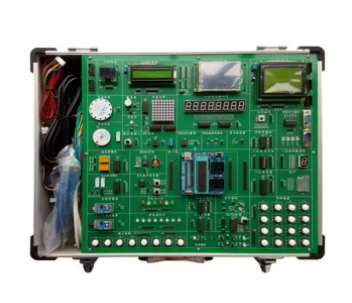

多核CPU单片机实验箱是一种专为单片机实验教学而设计的设备，它基于Keil C单片机系列，特别注重单片机本身功能的应用，能够充分体现单片机的各种特点。该实验箱的基础功能实验电路采用一体化设计方式，而创新拓展型实验电路则采用独立模块方式，可以根据需要随时接入主板，既满足了演示验证性实验的需求，也考虑到了综合设计和创新研究性实验的需要。多核单片机实验仪的主板上自带CPU编程下载接口，这使得它成为一款灵活性极强的集编程、下载和调试于一体的新型单片机实验教学平台，适合各层次学生进行单片机原理和应用方面的实验和创新。

二、多种CPU单片机实验箱主要技术特点

1. 工业组态软件应用：实验箱将MCGS工业组态软件应用于单片机控制系统中，能够直观形象地展示实际的自动控制工业场景。

2. 多核支持：实验箱配备有多种CPU核心板，包括51、AVR、PIC、MSP430、ARM和STM32等，从而实现对各种CPU芯片的支持扩展，最终实现支持常见主流MCU达几十种之多。出厂时默认配备STC89C52核心板。

3. 功能模块独立设计：实验箱采用最新设计理念，各功能模块完全独立，互不干扰，这样能够减小初学者的编程误区。实验箱板载丰富的实验硬件资源和接口，并且对外全部开放I/O口，初学者既可以使用短路帽进行默认的资源连接，也可以取下短路帽后采用杜邦线连接单片机的任意I/O口线，轻松搭建自己的电路。

4. 配套实验例程：实验箱配合本公司编写的大量C语言实验例程，这使得用户能够快速掌握单片机原理及其实用接口技术。同时，这些例程也有助于加强初学者对主板硬件电路的认识，帮助他们尽快熟悉硬件电路。由于各功能模块均独立设计，用户可以直接使用各种单片机，无需再进行额外的投资。

5. 波形测量功能：在某些单片机实验中，如D/A转换实验和定时器实验等，需要观察输出信号的波形。为此，实验箱可以选配双通道虚拟示波器。如果实验室已有独立示波器，则无需选配。双通道虚拟示波器可以测量各种模拟信号，并能够保存波型文件和图片文件，方便插入在教学课件中。

6. 集成硬件配置：实验箱的所有硬件都集成在一个主板上，这使得设备稳定可靠、操作方便，同时也便于实验室的管理。

三、多种CPU单片机实验箱详细硬件配置

3.1 实验箱底板

3.1.1 单色流水灯模块：包含8个高亮绿色LED灯，主要用于流水灯实验。
3.1.2 双色流水灯模块：包含6个高亮直插LED灯（红、黄、绿三种颜色），适用于交通灯实验。
3.1.3 双色LED灯模块：包含红、绿双色直插LED灯，可用于简易逻辑笔设计。
3.1.4 8位数码管模块：包含2个四位一体共阳极数码管和2个74HC595驱动芯片，适用于时钟显示实验。
3.1.5 1位数码管模块：包含1个8段数码管（共阳极、0.56英寸），适用于数码管认识实验。
3.1.6 红绿双色点阵模块：包含3个74HC595驱动芯片和一个红绿双色点阵显示屏，可用于字符和中文的LED显示。
3.1.7 LCD1602液晶屏模块：配备标准LCD1602液晶屏接口和一个带背光的LCD1602液晶屏，适用于字符液晶显示实验。
3.1.8 LCD12864液晶屏模块：配备标准LCD12864液晶屏接口，支持串行和并行液晶屏，适用于图像和中文显示。
3.1.9 OLED显示模块：包含0.96寸OLED液晶屏（128*64显示），适用于新型显示器OLED液晶屏的应用学习。
3.1.10 TFT彩屏模块：支持8位和16位TFT彩屏，带触摸屏控制功能和背光开关。配套2.8寸彩屏（带触屏功能、262K色、8位数据端）。
3.1.11 8个独立按键：包含8个独立按键并带上拉电阻。
3.1.12 4X4矩阵键盘：包含4行4列矩阵键盘（共16个按键）并带上拉电阻。
