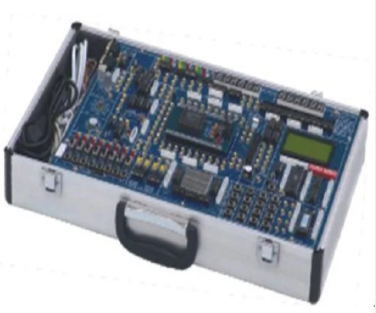

电路分析实验箱是一款专为电工学和电路分析理论提供实践验证的平台，属于弱电类实验设备。它采用模块化设计，使得各模块之间相互独立，并通过不同元件的组合，能够搭建多种测试电路。实验模板上的电路图清晰明了，背面装有相应器件，方便学生进行实验操作。这种设计不仅提高了实验效率，还确保了实验结果的准确性和可靠性，延长了设备的使用寿命。
系统配置与功能
电源输入：采用AC220V±10%的稳定电源，频率为50HZ，为实验提供可靠的能源保障。
电源输出：可提供固定和可调的电压与电流输出，满足不同实验需求。所有输出均具备短路和过载保护功能，确保实验安全。
函数信号发生器：能够生成正弦波、方波和三角波等多种波形，频率范围从0HZ至100KHZ，满足电路分析中的多种信号需求。
数字电压表和电流表：用于实时监测实验过程中的电压和电流值，提供高精度的测量数据。
元器件库：提供丰富的电阻、电容、二极管等元件，方便学生进行电路设计和搭建。此外，还配备了可扩展的器件接插孔，支持学生进行开放性实验和创新设计。
电路设计与仿真软件：系统配备了专业的电路设计与仿真软件Electronics.Workbench.Multisim.v9.0，帮助学生进行电路设计、仿真和调试，提高实验的成功率。
铝合金保护箱：外观坚固耐用、样式美观，有效保护实验箱内部器件的安全。
实验项目与拓展
实验箱可完成以下实验项目：
线性与非线性元件的伏安特性研究
电位与电压关系的研究
基尔霍夫定理及其故障判断
叠加定理验证
电压源与电流源的等效变换实验
戴维南及诺顿定理实验
大功率传输测定
受控源VCVS、VCCS实验
典型电信号的观察和测量
RC一阶电路的响应测试
二阶电路的响应测试
RC选频网络特性测试
R、L、C元件在正弦电路中的特性实验
R、L、C串联谐振电路研究
R、L、C并联谐振电路研究
双口（二端口）网络测试
互易定理实验
其他电路研究项目
此外，学校可根据实际需求增减实验项目，并随着新产品的开发不断拓展实验内容，使实验箱始终保持与时俱进。这种灵活的配置方式不仅满足了电工原理、电路分析等课程的基本实验教学需求，还为学生的自主研究和创新提供了强有力的支持。
总结而言，这款电路分析实验箱通过理论与实践的紧密结合，为学生在电工学和电路分析领域提供了全方位的学习体验。其卓越的性能和丰富的功能使得实验过程变得简单而高效，有助于提高学生的动手能力、设计能力和创新能力。
