现代电气控制系统：实训与应用

电气控制系统在现代工业中发挥着核心作用，对于培养相关专业人才至关重要。为此，现代电气控制系统安装与调试实训考核装置应运而生，旨在为学生提供实践操作和技能提升的平台。本文将详细介绍这一装置的主要功能、技术指标、结构特点以及可完成的典型实训项目。

一、装置功能与应用

现代电气控制系统安装与调试实训考核装置主要用于培养学生掌握电气自动化技术、机电一体化技术等专业的核心技能。通过实训，学生可以提高工作效率、增强质量意识、安全意识以及节能环保意识，并形成良好的职业素养。这一装置对于推动相关专业课程及综合实训课程改革具有积极意义，有助于培养具备工匠精神的电气控制系统安装与调试技术技能人才。

该装置具备多种功能，包括电气控制系统的电路设计、安装和布线，传感器接线与调整、PLC编程、模拟量模块应用、人机界面组态、电机驱动参数设定以及典型机床控制电路故障排除等。装置中多参量实时手工给定，实现了系统控制的实时控制，真实模拟和反映了工业控制的过程。实训内容广泛、变化多样，是一款典型的职业能力培养设备，可大幅度提升学生的职业能力。

二、技术指标与环境适应性

该装置对输入电压的要求为三相五线～380V±10%，频率为50Hz。其工作环境温度范围为-10℃～+40℃，相对湿度＜85%（25℃），海拔＜2000m。装置的容量小于1kVA，外形尺寸为850mm×800mm×1800mm。此外，该装置还配备了电脑桌，外形尺寸为长×宽×高＝600mm×530mm×1000mm。在安全保护方面，该装置具有漏电保护功能，符合国家标准。

三、结构特点与优势

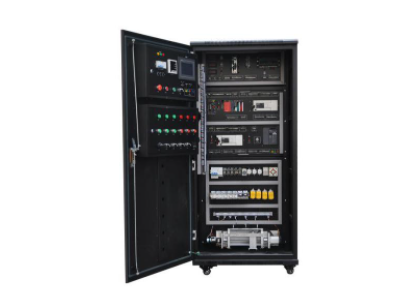

该装置由控制柜、受控对象等组成一个完整系统，具有占地面积小、操作方便、可移动的特点。装置内部安装有照明设施和操作面板，各控制点和通讯接口均引出到专用的接线板上，使实训更加便捷。控制元件采用导轨式安装，可根据需要进行调整安装，布线采用工业线槽板前布线方式。设备的进出线采用塑料软管及接头与受控对象进行连接，受控对象采用外置方式便于观察。此外，该装置采用模块式结构，扩展性强，可根据控制系统需求选择不同的配置、调整系统参数。

四、典型实训项目

该装置可完成一系列典型实训项目，包括转换开关与电压表连接测量三相电压、三相电流的测量、电力综合仪表的使用等基础测量任务。此外，还可完成电力控制方面的实训项目，如三相异步电动机直接起动、停车的控制，接触器联锁的三相交流异步电动机正、反转控制电路等。该装置还可以进行变频器控制和PLC控制的实训项目，如变频器面板功能参数设置和操作、基于PLC模拟量方式变频开环调速控制等。同时，该装置还支持触摸屏的参数设置与编程等智能控制实训项目。

总结：现代电气控制系统安装与调试实训考核装置在培养电气相关专业人才方面具有显著优势。它集成了多种功能，可以完成广泛的实训项目，帮助学生掌握核心技能。通过实践操作，学生可以提升职业能力，形成良好的职业素养。这一装置的应用有助于培养具备工匠精神的电气控制系统安装与调试技术技能人才，推动相关行业的发展。
