电梯层门安装工艺流程，电梯层门安装与调试培训平台

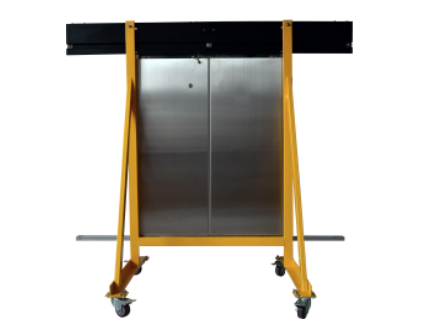

KCDT-06F型电梯层门安装与调试培训平台

电梯层门安装工艺流程如下：

1. 用螺栓将门固定在门框上，门的安装要求与厅门相同。

2. 调整门的联动机构，使轿厢门距离满足产品图纸的技术要求。

3. 当层门处于关闭位置时，调整轿门上开启叶片的位置。要求开门叶片位于层门钩锁两个滚轮的中间，两个滚轮之间的间隙很小。

4. 基本拧紧固定门框柱的地脚螺栓或膨胀螺栓，直到门框柱的垂直度误差和横梁的水平度误差小于1/1000。当厅门导轨与导轨两端及中间的地坎槽偏差小于1mm时，拧紧所有螺栓。

5. 将层门门扇挂上，调整门锁相关尺寸达到要求。层门安装一般至上而下进行。

以上信息仅供参考，具体安装步骤和工艺可能根据电梯型号和实际情况有所不同，建议咨询专业电梯安装人员获取具体信息。

一、性能要求

电梯层门系统实训装置需采用真实的电梯机构配件，包含钢结构框架、门框、层门门扇、层门地坎、层门上坎等部件。装置的安装与调整需根据随机文件资料说明，在钢结构框架上进行，确保其符合电梯厅门系统的相关规范要求。

二、技术参数要求

1. 开门宽度：最大800mm

2. 门高度：最大1000mm

3. 层门材料：不锈钢板（可选）

4. 外形尺寸：最大2000mm×1000mm×2000mm（宽×深×高）

三、配置要求

1. 钢构框架：采用Q235钢材，表面进行喷塑处理，采用拼装结构，数量为1台。

2. 层门扇：采用不锈钢材料，数量为1套。

3. 门框：采用不锈钢材料，数量为1套。

4. 层门装置：中分式，拉簧式强迫关门方式，数量为1套。

5. 安装组件：包含门滑块、三角锁、成套螺栓等，数量为1套。

6. 层门地坎：采用铝合金材料，数量为1条。

7. 层门地坎组件：材料为Q235，表面进行喷塑处理，数量为2个。

8. 随机资料：提供实训指导书等资料，数量为1份。

四、可完成考核项目

1. 电梯层门地坎的安装、拆装与调整。

2. 电梯层门门框的安装、拆装与调整。

3. 电梯层门上坎的安装、拆装与调整。

4. 电梯层门门扇的安装、拆装与调整。

5. 了解厅门系统的结构和安装原理。
