模拟电路实验箱的使用方法可以参考以下步骤：
将实验箱连接到电源：找到实验箱的电源模块，它具有可调节电压和电流的功能，可以为您提供所需的工作电源。通过面板上的电源控制按钮和旋钮，可以设置电压和电流的数值，并在显示屏上实时监测电源的输出情况。
选择合适的信号发生器：实验箱的信号发生器模块可以为被测电路提供不同频率、振幅和波形的信号。通过面板上的信号发生器控制按钮和旋钮，可以设置信号的频率、振幅和波形类型。常见的波形类型有正弦波、方波、三角波等，可以根据实际需要选择合适的波形。
进行模拟电路实验：在接线时，应注意将正负极正确地接入被测电路，避免短路或电源反接的情况发生。同时可以使用实验箱的示波器模块实时观察电路的波形和信号特征，并对信号进行测量和分析。通过面板上的示波器控制按钮和旋钮，可以调节示波器的垂直灵敏度、水平扫描速度和触发方式。
进行其他实验操作：除了基本的电源、信号发生器和示波器功能，模拟电路实验箱还提供了其他辅助功能，如频谱分析、微处理器接口、数据采集等。这些功能模块可以根据实际需要进行选配和扩展，满足不同实验的要求。

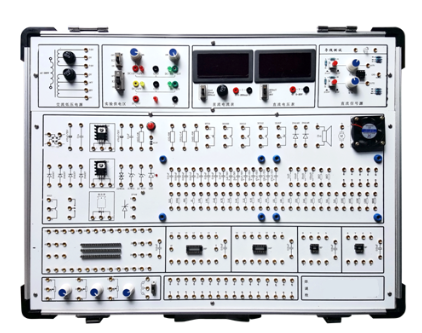

模拟电路实验箱是一款专为电子类课程实验而设计的工具，它由全铝合金箱体、高性能线性电源和实验电路板组成。该实验箱的主要功能是提供模拟电路实验所需的设备和环境，帮助学生进行各种模拟电路实验，以学习和掌握模拟电路的基本知识、技能和应用。
以下是模拟电路实验箱的主要功能特点：
实验箱工作电源：输入为AC220V±10%，50HZ，输出包括DCV ±12V/0.5A、DCV ±1.5V～±12V/0.5A、DCV ±5V/1A等多种电压，且各路均带短路保护功能。同时，还提供交流低压输出，包括0V、14V、16V、18V和带中心抽头双路7.5V/0.2A等。
信号源部分包括直流信号源，可提供双路-5V～+5V，-0.5V～+0.5V连续可调的输出。
测量表部分包括一个0-20V的数字直流电压表和一个200MA数字直流电流表，方便学生进行电压和电流的测量。
分立元件设计区提供了丰富的元件，如桥堆、二极管、稳压管、发光二极管、可控硅、三端稳压管等，还有电阻、电容和电感等元件供自由接插。
固定线路独立模块区可根据实验要求选择配置，包括晶体管共射放大器的测试、场效应管放大电路、差分放大电路等10个基础实验项目。此外，还有13-22个选做实验项目，需选配模块。
实验线路的连接采用自锁紧式涂金插孔，永不氧化，美观漂亮，实验导线连接稳定可靠。
机箱采用坚固型铝合金框架和厚实的 ABS 塑料包角，外形尺寸为480×360×120mm。
除了以上功能特点外，模拟电路实验箱还适用于本专院校所有电类和非电类专业《模拟电子技术》、《电子线路》等课程的实验教学。通过使用该实验箱，学生可以更好地理解和掌握模拟电路的基本知识，提高实验技能和应用能力。
